Než požádáte o cenovou nabídku, rozhodněte se, co skutečně kupujete: trubkový materiál, který bude obroben do součásti, nebo tlakové potrubí určené k přepravě kapaliny. Poté specifikujte vnější průměr, ID, délku, obálku hotového dílu, servisní podmínky, množství, požadavky na kontrolu a dokumentaci. Toto rozlišení zabraňuje nejdražší chybě RFQ – zpracování polotovaru inženýrsko-plastového profilu, jako by to byl certifikovaný komponent potrubního systému.
Nejprve se rozhodněte, zda aplikace potřebuje polotovar trubic nebo procesní potrubí s tlakovou jmenovitou hodnotou

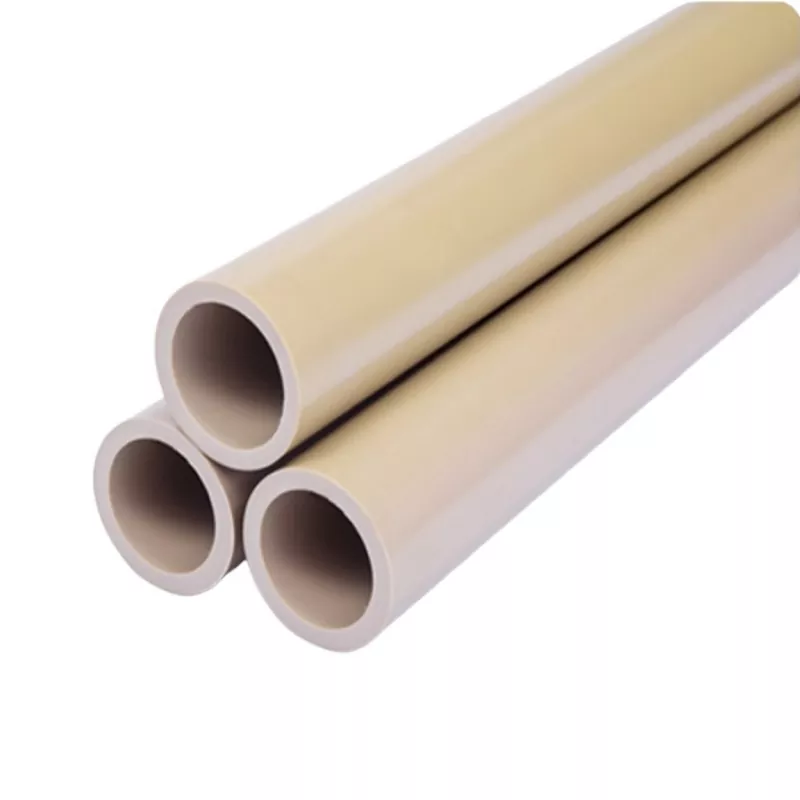

VětšinaTrubky PEEK GF30prodávané jako polotovary profilů jsou silnostěnné trubky používané k obrábění pouzder, objímek, izolačních těles, opotřebitelných součástí a konstrukčních dílů. Slovo „potrubí“ popisuje geometrii; nestanoví automaticky hodnocení tlaku.
Pokud bude výrobek obsahovat stlačený plyn nebo kapalinu, váš dotaz vyžaduje více než jen rozměry. Uveďte médium, provozní a přerušované teploty, normální tlak, tlakové cykly, návrh spoje, požadovaný konstrukční předpis a přejímací zkoušku. Zeptejte se, zda dodavatel může poskytnout údaje o jmenovitém tlaku pro přesnou jakost, velikost a teplotu. Bez těchto důkazů zacházejte s materiálem jakoTrubková pažba PEEK GF30, ne jako schválené procesní potrubí. To je důležité zejména v chemickém provozu, kde permeace, napětí, teplota a konstrukce spojení mohou ovlivnit selhání, i když samotný polymer odolává tekutině.
Převeďte výkres do jednoznačné obálky OD, ID, stěny, délky a hotového dílu
Místo označeného snímku obrazovky odešlete kontrolovaný výkres. Měl by identifikovat jednotky, číslo výkresu, revizi, metodu projekce a každý kritický povrch. Uveďte vnější průměr a vnitřní průměr přímo; neočekávejte, že dodavatel odvodí jeden z nominální zdi. Zahrňte požadavky na délku řezu, přímost nebo soustřednost, pokud jsou funkční, a identifikujte, které povrchy zůstanou tak, jak byly dodány.
Neméně důležitá je i hotová obálka. Ukažte největší dokončený vnější průměr, nejmenší dokončený vnitřní průměr, osazení, drážky, závity a základní povrchy, které se musí vejít do objednaného polotovaru. Trubka může odpovídat jmenovitým rozměrům, ale ponechává příliš málo materiálu na vyčištění házení, nerovností povrchu nebo řezaných konců.
Normalizujte dostupné velikosti jako OD × ID, od Φ20 × Φ15 do Φ458 × Φ404, s délkou zásob 1000 mm a 3000 mm
Ideal Plastic uvádí kombinace OD × ID v rozsahu Φ20 × Φ15 až Φ458 × Φ404, s délkami 1000 mm a 3000 mm. Použijte stejnou konvenci v RFQ a označte jednotky jako milimetry. Koncové body popisují publikovaný rozsah; neznamenají, že každé možné párování OD a ID je standardní. Přesnou kombinaci potvrďte pomocízveřejněný rozsah velikostí trubek PEEK GF30.
| RFQ pole | Co uvést |
|---|---|
| Prázdné rozměry | OD × ID × délka řezu, vše s jednotkami |
| Hotová obálka | Maximální dokončený OD, minimální dokončený ID a kritické funkce |
| Skladová délka | 1000 mm, 3000 mm nebo dodavatelsky řezané kusy |
| Množství | Počet celých délek, přířezů nebo hotových dílů |
| Kritická geometrie | Soustřednost, přímost, koncová pravoúhlost a vztažné schéma tam, kde je požadováno |
Oddělte toleranci zásob od tolerance hotového dílu a před objednáním potvrďte přídavek na obrábění
Na stránce produktu je uvedena tolerance ±0,02 mm, ale žádost o nabídku by nikdy neměla opakovat tuto hodnotu, aniž by definovala její rozsah. Zeptejte se, který rozměr pokrývá, zda se vztahuje na standardní skladové nebo obráběné díly a za jakých podmínek měření. Tolerance vnějšího průměru, tolerance vnitřního průměru, variace stěny, oválnost a přímost jsou různé kontroly.
U obráběné součásti specifikujte hotové tolerance samostatně a nechte dodavatele potvrdit adekvátní přídavek na obrábění. Neobjednávejte trubku blízko sítě pouze na základě jmenovitých rozměrů. PEEK plněný sklem je tuhý, ale zbytkové napětí, tlak nástroje a teplo generované během obrábění mohou i po odstranění materiálu posunout tenkou část.
Přizpůsobte 30% PEEK plněný sklem teplotě, směru zatížení, chemické expozici a elektrickému zatížení
PEEK GF30 je PEEK složený z 30 % skelných vláken. Výztuž se obecně volí tak, aby zvýšila strukturální tuhost, zlepšila kontrolu dotvarování a snížila rozměrový pohyb ve srovnání s nevyplněným PEEK. Tyto výhody neodstraňují potřebu definovat aplikaci.
Sdělte dodavateli trvalé a krátkodobé teploty, směr zatížení, trvání zatížení, cyklování, spojovací materiály a očekávané opotřebení. U chemické expozice uveďte skutečnou kapalinu, koncentraci, teplotu, dobu expozice a zda je přítomno mechanické namáhání. „Chemicky odolný“ je příliš široký pro schválení návrhu. U elektrických částí identifikujte požadované dielektrické, izolační a sledovací vlastnosti spíše než předpokládejte, že chování základního polymeru se nezměněné přenese do plněné směsi.
Porovnejte GF30 s nevyplněným PEEK, když rozhodnutí řídí tuhost, tepelná roztažnost a rozměrová kontrola
Vyberte si GF30, když tuhost, odolnost proti tečení a rozměrová kontrola za tepla jsou ústředními prvky návrhu. Zvažte neplněný PEEK, když tažnost, čistota, povrchová úprava nebo méně abrazivní chování při obrábění záleží více. Skleněné vlákno zvyšuje opotřebení nástroje a může vytvořit jiný obrobený povrch než materiál bez výplně. Může také vytvářet vlastnosti závislé na směru na základě toho, jak byl trubkový materiál zpracován.
Nevybírejte mezi nimi z obecného listu vlastností PEEK. Porovnejte údaje pro skutečné jakosti a u těsných sestav se zeptejte, zda je hodnota tepelné roztažnosti uváděna ve směru relevantním pro trubku a hotový komponent.
Ověřte pevnost v tahu, modul pružnosti v ohybu, tepelnou roztažnost a chemickou odolnost v technickém listu specifické pro jakost
Užitečná nabídka identifikuje přesnou sloučeninu a připojí její datový list. Zkontrolujte pevnost v tahu, modul v ohybu, prodloužení, tepelné chování, hustotu a koeficient tepelné roztažnosti, ale také zkontrolujte zkušební metodu, orientaci vzorku a kondicionování. Jedna hodnota titulku může pocházet z lisovaného vzorku, který nepředstavuje obrobenou stěnu trubky.
Chemická kompatibilita vyžaduje podobnou disciplínu. Požádejte o důkazy specifické pro jakost při teplotě a koncentraci blízké vašim provozním podmínkám. Pokud by selhání způsobilo bezpečnostní riziko nebo riziko odstavení, naplánujte testování aplikace na materiálu reprezentujícím výrobu. Publikované tabulky odporu jsou nástrojem pro screening; neberou v úvahu každou kombinaci stresu, tekutiny, teploty a doby expozice.
Vyžadovat identifikaci jakosti, zkušební metody, sledovatelnost šarže, kontrolní záznamy a příslušné dokumenty o shodě
Zapište balíček dokumentace do RFQ tak, aby byla naceněna a připravena před odesláním. Vyžádejte si minimálně výrobce a označení jakosti, sledovatelnost šarže nebo šarže, osvědčení o shodě, použitelné zkušební metody a inspekční zprávu pro dohodnuté rozměry.
Pokud váš projekt vyžaduje shodu v oblasti životního prostředí, kvality, letectví, automobilového průmyslu nebo specifických požadavků zákazníka, pojmenujte dokument nebo normu a požadovanou revizi. Obecné prohlášení, že materiál vyhovuje mezinárodním požadavkům, nenahrazuje certifikát, který váš přijímající inspektor potřebuje. Rovněž objasněte, zda záznamy musí sledovat každý přířez zpět k mateřské délce a zda štítky na obalech musí obsahovat číslo šarže, revizi výkresu a řádek nákupní objednávky.
Pošlete Ideal Plastic balíček připravený na cenovou nabídku s revizí výkresu, servisními podmínkami, množstvím, úrovní kontroly, rozsahem obrábění, balením a místem dodání
Váš balíček by měl obsahovat jeden aktuální výkres, ne několik konfliktních verzí. Uveďte požadovanou třídu, vnější průměr × ID × délka, hotovou obálku, množství, provozní prostředí, kritické tolerance, úroveň kontroly a požadované záznamy. Definujte, zda společnost Ideal Plastic dodává trubky v plné délce, řezané polotovary nebo hotové obrobené součásti. Pokyny pro balení by se měly týkat čistého balení, ochrany konce, oddělení částí a oddělení šarže tam, kde je to potřeba.
Uveďte cílovou zemi, PSČ, dodací podmínky a požadované datum. Profily s velkým průměrem nebo 3000 mm mohou vytvářet dopravní a manipulační omezení, která nejsou viditelná v ceně kusu. Odeslání těchto podrobností pomocízakázkový dotaz na potrubí PEEK GF30poskytuje dodavateli dostatek informací, aby mohl na stejném základě nabízet materiál, obrábění, kontrolu a logistiku.
Časté dotazy kupujících: standardní skladová dostupnost, uvedené dodací lhůty, vzorky, obrábění a kontrola prachu, balení a riziko mezinárodní dodávky
- Jsou všechny uvedené velikosti dostupné k okamžité expedici?
- Ideal Plastic uvádí odeslání ve stejný den pro standardní velikosti, ale dostupnost by měla být potvrzena pro přesné OD × ID, délku, množství a jakost v době objednávky.
- Jaká je udávaná dodací lhůta pro zakázkový materiál?
- Uvedená vlastní dodací lhůta je 7 až 10 dní. Potvrďte, zda se to týká pouze výroby nebo také obrábění, kontroly, dokumentace a přepravy.
- Měli byste požádat o vzorek?
- Ano, pokud je citlivá povrchová úprava, barva, odezva obrábění nebo lícování. Ujistěte se, že vzorek je stejné jakosti a pokud možno reprezentativní pro zamýšlenou výrobní cestu.
- Kdo by měl kontrolovat obrábění a prach ze skleněných vláken?
- Písemně přidělte rozsah obrábění. Obráběcí dílna by měla používat vhodné karbidové nebo jiné nástroje odolné proti opotřebení, kontrolovat teplo a otřepy a zachycovat polymerní prach plněný sklem pomocí vhodných postupů odsávání a pracoviště. Přesné parametry obrábění závisí na geometrii, nástrojích, nastavení a požadavcích na dokončení.
- Jak by měly být díly zabaleny?
- Specifikujte čisté balení, chráněné konce, oddělení hotových povrchů, štítky šarží a kontroly vlhkosti nebo kontaminace požadované vaším přijímacím procesem.
- Co vytváří riziko mezinárodní dodávky?
- Dlouhé profily, celní doklady, poplatky za rozměrovou hmotnost a nejasné dodací podmínky jsou častým problémem. Odešlete místo určení a požadovanou dokumentaci s výkresem a poté požádejte Ideal Plastic o potvrzení dostupnosti, rozsahu a dodacích podmínek ve své písemné nabídce.
