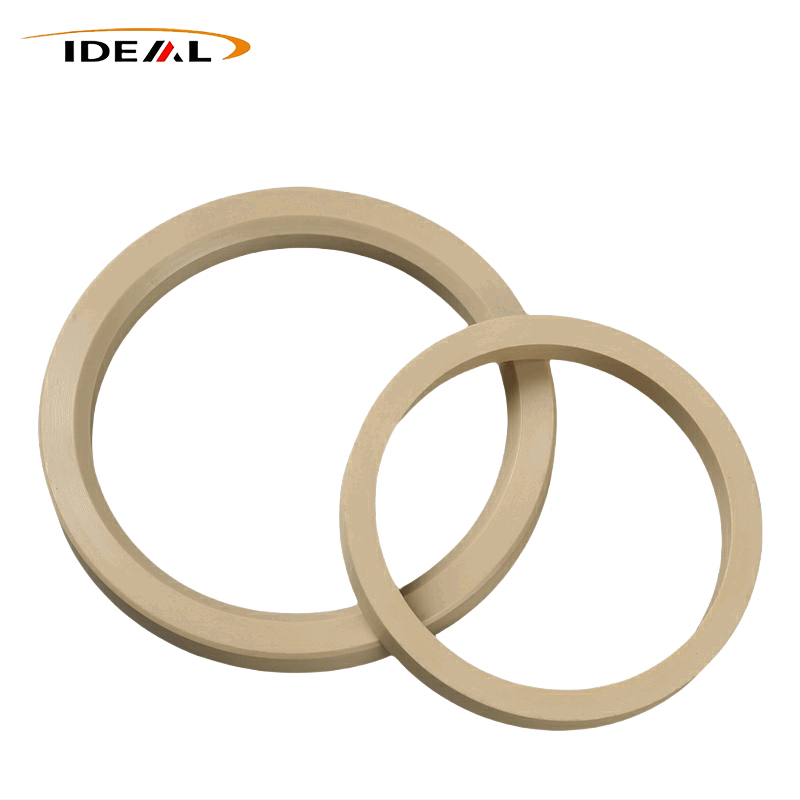

Záložní kroužky PEEK

Ideální plastje výrobcem záložních kroužků PEEK. Výrobky jsou pevné pomocné ochranné komponenty speciálně navržené pro vysokotlaké těsnící systémy. Vždy se montují s pružnými O-kroužky, než aby pracovaly samostatně. Jako pevná ochranná bariéra účinně zabraňují vmáčknutí O-kroužků do montážních mezer pod extrémním tlakem, čímž zabraňují poškození smykem a selhání těsnění. To výrazně zlepšuje úroveň odolnosti vůči tlaku a celkovou životnost kompletní těsnicí sestavy, což z ní činí základní příslušenství pro špičková průmyslová přesná těsnicí zařízení.

Princip práce a pravidla přiřazování

1 Nezávislá funkční divize

2 kompatibilní materiály O-kroužků

• Konvenční pracovní podmínky: Sladěno s NBR, EPDM a běžnými pryžovými O-kroužky
• Podmínky vysoké tlakové a chemické koroze: Preferujte O-kroužky FKM nebo FFKM
• Těsnění z měkké pryže (FFKM / Silikon): Jsou povinná, protože tyto materiály mají špatnou antiextruzi a pod tlakem se snadno poškodí

3 Pokyny k instalaci

• Jednosměrný tlak: Na vysokotlakou stranu O-kroužku nainstalujte jeden záložní kroužek PEEK
• Obousměrný tlak: Nainstalujte jeden záložní kroužek na každou stranu O-kroužku pro oboustrannou ochranu
• Nízkotlaké běžné scénáře: Nedoporučuje se stohování více opěrných kroužků, což zvýší tření sestavy a způsobí zaseknutí instalace

Konstrukční design a rozměrové prvky

• Návrh rozměrové tolerance: Vnitřní průměr je o něco větší než průměr hřídele; vnější průměr je o něco menší než dutinový otvor, což zajišťuje hladké lícování drážky bez zadření nebo dlouhodobého tření
• Zpracování hran: Vnitřní a vnější hrany jsou zkoseny, aby se eliminovaly ostré rohy, což zabraňuje poškrábání O-kroužku během montáže a snižuje problémy s lepením

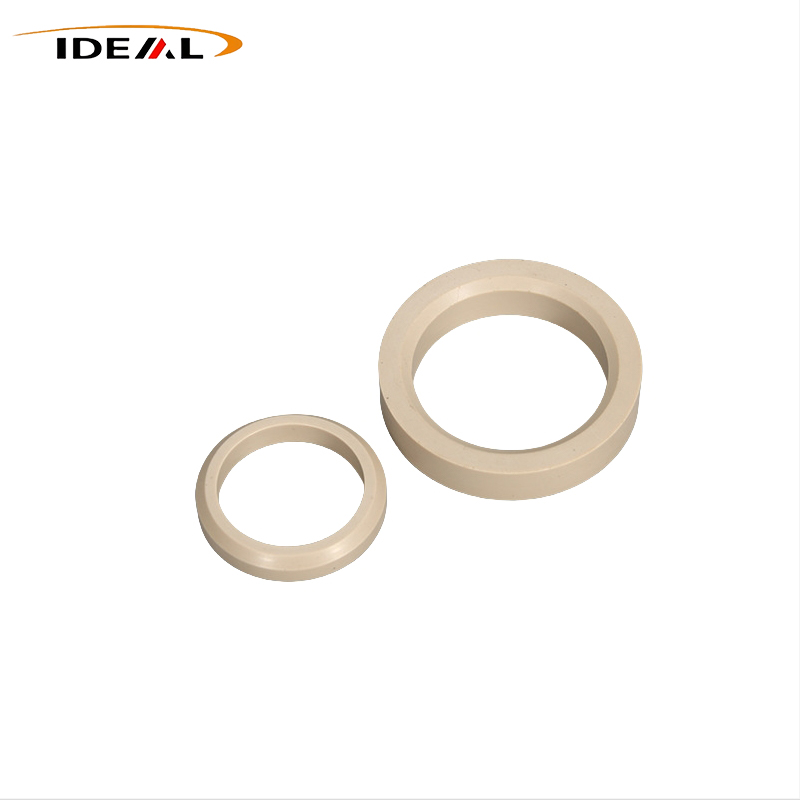

Běžné konstrukční typy

• Pevné nekonečné kroužky: Nejvyšší tuhost a odolnost proti deformaci, vhodné pro pracovní podmínky s ultra vysokým tlakem
• Dělené kroužky: Snadná instalace a demontáž na místě, ideální pro zařízení vyžadující častou údržbu
• Stupňovité opěrné kroužky: Vlastní speciální struktura pro nestandardní drážky a přizpůsobené scénáře těsnění

Výrobní procesy a řízení procesů

1 Běžné vady a příčiny produktu

• Deformace a špatná rovinnost: Způsobeno nadměrným teplem při řezání CNC, deformací tuhého upnutí nebo nestabilním tlakem vstřikování a rychlým chlazením
• Rozměrová netolerance: Výsledkem opotřebovaných řezných nástrojů, vadných přípravků nebo nedostatečné kompenzace smrštění během lisování
• Ovalita a špatná kruhovitost: Vzniká upínací deformací tenkostěnných obrobků, torzí při demontáži nebo nerovnoměrným chlazením formy

2 Řešení pro optimalizaci procesů

• Optimalizace CNC obrábění: Přijměte profesionální karbidové řezné nástroje, snižte rychlost posuvu pro řízení řezného tepla a používejte přizpůsobené flexibilní přípravky, abyste zabránili deformaci tenkostěnného upínání
• Optimalizace vstřikování: Přesně stabilizujte teplotu taveniny, teplotu formy a balicí tlak; přijmout odstupňované pomalé chlazení a zakázat rychlé chlazení vodou, aby se snížilo zbytkové napětí

3 Scénáře zpracování aplikací

• Přesné CNC obrábění: Vhodné pro prototypové vzorky, malosériové přizpůsobení, nestandardní velikosti a dělené opěrné kroužky. CNC plné kroužky jsou první volbou pro vysokotlaká zařízení, které účinně zabraňují defektům svarových linií lisovaných výrobků
• Vysokoteplotní vstřikování: Vhodné pro hromadnou výrobu standardních pevných kroužků, s vysokou efektivitou výroby a stabilní konzistencí šarže

Základní připomenutí: Bez ohledu na výrobní proces je žíhání s odlehčením pnutí zásadní pro zajištění dlouhodobé rozměrové stability a výkonu proti deformaci polyetheretherketonových záložních kroužků v extrémních pracovních prostředích.

Vlastnosti produktu

Tyto kroužky fungují jako tuhé výztužné vložky proti vytlačování speciálně navržené pro vysokotlaká těsnící uspořádání. Využívají výjimečné fyzikální výhody polymeru PEEK k ochraně primárních elastických těsnění, jako jsou O-kroužky, před poškozením vytlačením.

1. Ochrana proti vytlačení při extrémním zatížení

PEEK vykazuje vynikající vlastnosti proti tečení. Při trvalém silném stlačení téměř nedochází k trvalé deformaci. Dokonce i při extrémním tlaku spojeném s vysokými teplotami si kroužky zachovávají geometrii a nepřetržitě chrání O-kroužky, čímž si udržují spolehlivý výkon proti vytlačování po prodloužené cykly.

2. Předvídatelná tepelná stabilita

Tváří v tvář opakovaným posunům mezi vysokými a nízkými teplotami se polyetheretherketonové záložní kroužky vyznačují stálým chováním při tepelné roztažnosti bez zjevného zkreslení. Materiál zůstává tažný při nízkých teplotách a odolává měknutí působením tepla, aby byla celá těsnící sestava funkční.

3. Rozměrová stabilita bez vlhkosti

Silná strukturální tuhost poskytuje spolehlivou odolnost proti stlačení. Na rozdíl od nylonových alternativ absorbuje PEEK zanedbatelnou vlhkost. Kontakt s vodou nezpůsobí bobtnání, takže riziko zaseknutí sestavy a rozměrové odchylky jsou zcela vyloučeny.

4. Povrch s nízkým třením pro těsnění pohybu

Vlastní pevné samomazání přináší nízký koeficient tření. U vratných a rotačních těsnících systémů zůstává tření mezi opěrným kroužkem, O-kroužkem a kovovou drážkou nízké. Dodatečné mazivo je zbytečné a odpovídá čistému výrobnímu prostředí bez oleje.

5. Odolnost proti vysokému pulznímu tlaku

Robustní mechanická pevnost umožňuje PEEK vydržet cyklické tlakové rázy a opakující se rázové zatížení. K tvorbě trhlin a lomu dochází jen zřídka při nepřetržitých vysokotlakých pulzech, takže jsou vhodné pro hydraulické válce a pulzní tlakové stroje.

Aplikační scénáře

Jako vhodné ochranné příslušenství pro vysokotlaké těsnící konstrukce jsou tyto kroužky navrženy především k řešení poškození O-kroužků vyvolaného vytlačováním pod silným tlakem. Obzvláště dobře poslouží v drsných prostředích s vysokým teplem, extrémním tlakem, chemickou korozí a střídavým tlakovým zatížením – v podmínkách, kdy standardní PTFE nebo nylonové opěrné kroužky mají tendenci předčasně selhat z tečení.

Hydraulické a kapalinové stroje

Zařízení pro těžbu ropy a zemního plynu

Polovodičové vakuové zpracovatelské systémy

Palubní letecké komponenty

Zařízení pro manipulaci s chemickými kapalinami

Přesné vysokotlaké lékařské nástroje

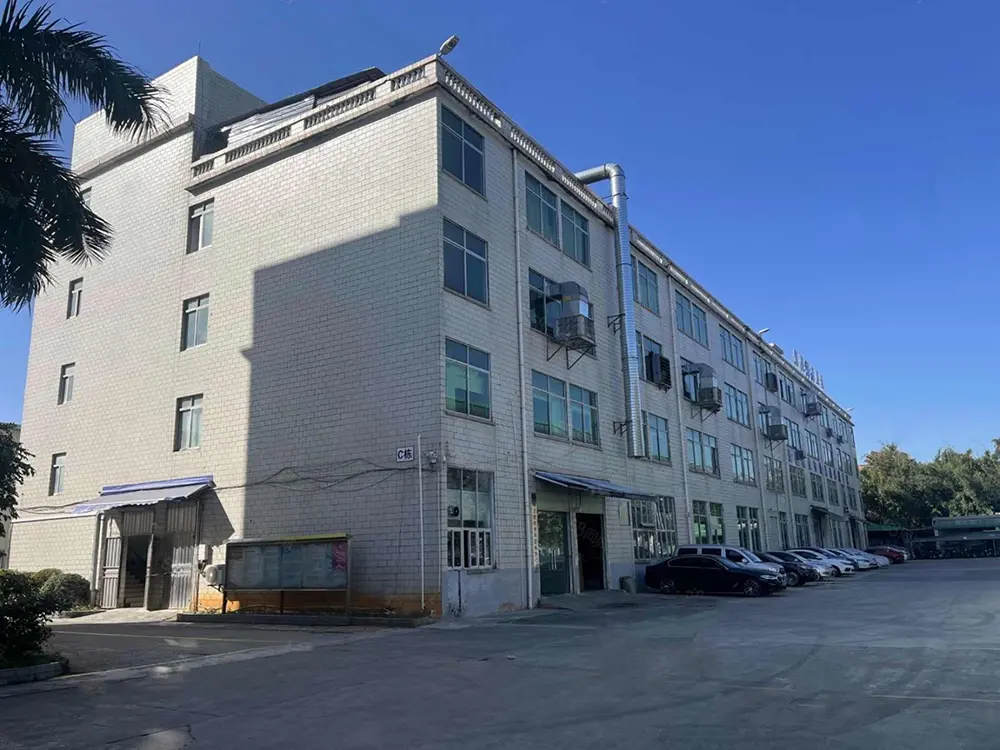

Naše tovární výhody

Jsme profesionální výrobce zaměřený výhradně na výrobu vysoce výkonných opěrných kroužků PEEK. Hluboce si uvědomujeme převládající bolestivé body ve scénářích vysokotlakého těsnění, které trápí většinu koncových uživatelů:

- Selhání vytlačování O-kroužku při trvalém vysokém tlaku

- Deformace prouděním za studena a trvalá deformace opěrných kroužků

- Pokřivení produktu a netěsnost systému po instalaci v terénu

Většina běžných dodavatelů záložních kroužků PEEK zajišťuje, že produkty splňují základní standardy vzhledu a rozměrů pouze při pokojové teplotě, přičemž do značné míry ignorují kontrolu vnitřního zbytkového napětí. Takové produkty snadno projdou rutinními kontrolami při pokojové teplotě, ale rychle selžou při extrémně kombinované vysoké teplotě a vysokém tlaku. To nevyhnutelně vede k:

- Neočekávané a neplánované odstávky zařízení

- Častá výměna dílů a prudce zvýšené náklady na údržbu

- Nestabilní provoz hydraulických a kapalinových těsnících systémů

Abychom vyřešili tuto běžnou průmyslovou chybu, bereme žíhání s odlehčením od napětí jako povinný proces výroby jádra, který odlišuje naše produkty od běžných protějšků. Všechny naše produkty, ať už přesné CNC obráběné nebo vysokoteplotní vstřikování, přijímají standardizované výrobní postupy:

- Přísné segmentové žíhání s řízenou teplotou: Eliminuje vnitřní zbytkové napětí vznikající během obrábění a lisování

- Maximalizované uvolnění napětí: Zabraňuje deformaci po instalaci v náročných pracovních podmínkách

- Stabilní celkový výkon: Zaručuje konzistentní rovinnost a přesnou rozměrovou stabilitu ve skutečných provozních prostředích s vysokou teplotou a vysokým tlakem

Poskytujeme kompletní řadu přizpůsobitelných záložních polyetheretherketonových prstenců s různými specifikacemi, které pokrývají běžné modely a personalizovaná řešení:

- Typy produktů: Pevné nekonečné kroužky, šikmé dělené kroužky a vlastní stupňovité kroužky

- Standardní specifikace: Plné velikosti vyhovují normám AS568 a ISO3601

- Služba přizpůsobení: Produkty plně na míru podle exkluzivních technických výkresů zákazníků

- Možnosti surovin: Dovážený a domácí neplněný čistý PEEK, PEEK plněný uhlíkovými vlákny pro zvýšenou pevnost a odolnost proti opotřebení

Naše všestranné polyetheretherketonové záložní kroužky jsou široce používány pro různé extrémní pracovní scénáře, včetně polovodičových zařízení, ropných a plynových zařízení, vysokotlakých hydraulických systémů, nových energetických zařízení a strojů pro chemické zpracování, které splňují různé přísné provozní požadavky.

Jako spolehlivý dodavatel vysokotlakých těsnicích pomocných komponentů PEEK se GuangZhou Ideal specializuje na výrobu prémiových opěrných kroužků, které účinně zabraňují vytlačování elastického těsnění v hydraulických a kapalinových systémech. Naše hlavní výhody jsou shrnuty níže:

- Profesionální technická podpora: Vyspělý výzkumný a vývojový a výrobní tým na podporu přizpůsobených rozměrů a upravených vzorců materiálů

- Přizpůsobení zaměřené na scénář: Optimalizujte produkty zaměřené na různá pracovní prostředí s extrémním tlakem a teplotou

- Globální pokrytí služeb: Mezi dlouhodobé kooperativní klienty patří výrobci hydraulických válců, podniky s kapalinovými ventily a dodavatelé zařízení pro offshore inženýrství v různých zemích a regionech

FAQ

Q1: Mohou záložní kroužky PEEK zcela nahradit O-kroužky?

A1: Rozhodně ne. O-kroužky poskytují elastický odskok pro těsnící účinky, zatímco polyetheretherketonové záložní kroužky nabízejí pouze ochranu proti vytlačení. Tyto dva díly musí být nainstalovány jako sladěná sada.

Q2: Jak si vybrat mezi dělenými záložními kroužky a pevnými nekonečnými záložními kroužky?

A2: Pevné nekonečné kroužky se vyznačují vynikající tuhostí a mnohem lepším výkonem při extrémním tlaku. Dělené varianty umožňují bezproblémovou instalaci do drážek těsnění, montážních konstrukcí, které vyžadují častou demontáž a zpětnou montáž. Jejich maximální přítlak je o něco nižší ve srovnání s pevnými styly.

Q3: Jaké výhody mají záložní kroužky Polyetheretherketon oproti alternativám PTFE?

A3: PEEK se může pochlubit vyšší tuhostí a navíc výrazně zvýšenou odolností proti tečení a studenému toku. Odolává deformaci a předčasnému selhání při vysoké teplotě a vysokém tlaku mnohem lépe než PTFE. PTFE je měkčí a cenově výhodnější pouze pro základní nízkotlaké pracovní podmínky.

Q4: Je pár dvou opěrných kroužků povinný pro obousměrné tlakové aplikace?

A4: Ano. Tlak se na obou stranách nepřetržitě střídá v obousměrných pracovních podmínkách. O-kroužek potřebuje pevnou podpůrnou ochranu na dvou stranách. Jednostranná instalace povede k poškození těsnění při změně tlaku.

Q5: Záložní kroužky z polyetheretherketonu vypadají vizuálně neporušené, přesto po instalaci nefungují správně. Co způsobuje tento problém?

A5: Nejčastější příčinou je nedostatečné odstranění vnitřního zbytkového napětí. Jakmile se zařízení zahřeje a unese tlak, kroužky se deformují a vytvářejí malé mezery. Těmito mezerami se pak O-kroužky protlačí a utrpí nevratné poškození.

Q6: Jak můžeme snížit rizika selhání u projektů vysokotlakého těsnění?

A6: Upřednostněte pevné nekonečné polyetheretherketonové záložní kroužky vyrobené pomocí CNC obrábění. Tím se zabrání nevýhodám, jako jsou rozštěpené struktury a defekty svarové linie při vstřikování. Mezitím potvrďte, že dodavatel zavádí standardizované postupy pro odlehčení pnutí při žíhání.

Otázka 7: Proč polovodičová zařízení upřednostňují záložní kroužky z polyetheretherketonu namísto verzí z PTFE?

A7: Mnoho polovodičových procesů funguje pod vysokým tlakem, kde jsou O-kroužky FFKM náchylné k poškození vytlačováním. PEEK poskytuje silnější ochranu proti tečení. Kromě toho čisté třídy PEEK generují minimální odplyňování materiálu, čímž splňují přísné požadavky na čistotu uvnitř procesních komor.
