Popis výrobku

Těsnění PEEK jsou přesné těsnící komponenty vyrobené z vysoce výkonného polyetheretherketonu, zařazené do kategorie prémiových speciálních technických plastových těsnění. Na rozdíl od těsnění vyrobených z pryže, PTFE nebo nylonu mají vyváženou kombinaci tuhosti, stálé rozměrové stability a spolehlivého těsnícího výkonu. Jsou široce používány pro statické těsnění, tlumení mezer a elektrickou izolaci v náročných pracovních podmínkách včetně vysokých teplot, intenzivní chemické koroze, vakuového prostředí a častého vratného pohybu.

Těsnění z polyetheretherketonu (PEEK), klasifikované jako ploché statické těsnicí díly, slouží jednomu primárnímu účelu: těsnění rozhraní k blokování úniku kapaliny a plynu. Jejich funkce se výrazně liší od podložek PEEK, které jsou určeny pro rozteč, nosnost, snížení tření, izolaci a rovnoměrné rozložení tlaku šroubů. Většina přichází ve formě tenkých plechů. Těsný kontakt mezi jejich horní a spodní rovinou a čely přírub vytváří těsnící efekt.

Na rozdíl od elastických těsnění, jako jsou O-kroužky, se jedná o tuhé a polotuhé součásti bez vlastní schopnosti odskoku. Těsnění je dosaženo výhradně silou montážního předpětí.

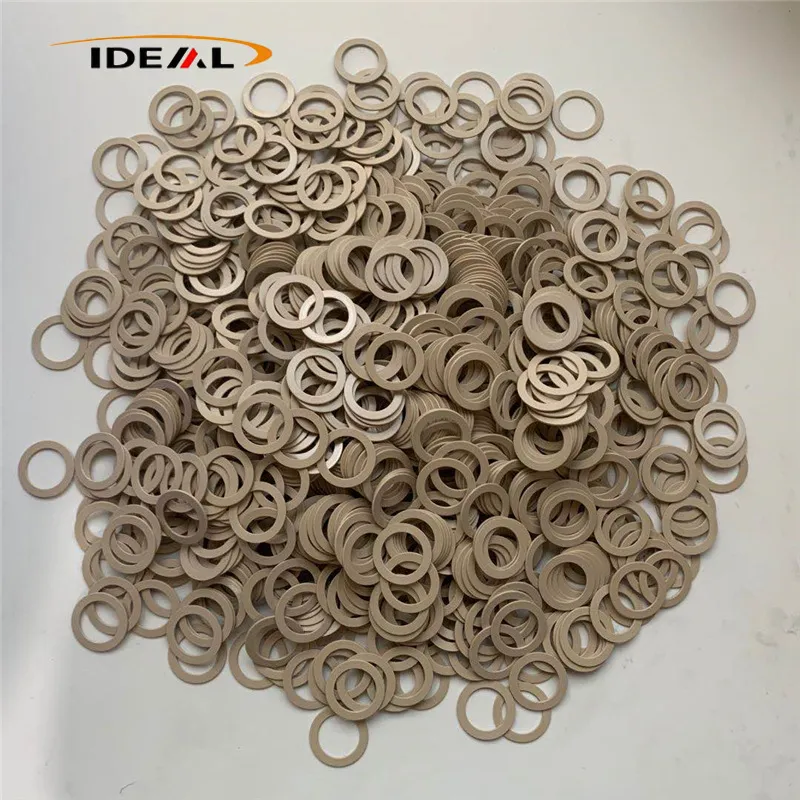

PEEK gaskets

Klasifikace produktu a funkčnost

Kroužky PEEK představují širokou rodinu kruhových polymerních komponent namísto jediné průmyslové součásti pevného typu. Tyto díly PEEK jsou vyráběny s jednotnými kulatými geometriemi a jsou funkčně odlišeny, aby vyhovovaly různým scénářům průmyslového těsnění a mechanického polohování. Naše komplexní produktová řada pokrývá celou řadu běžných specifikací:

PEEK podložky a těsnění
Záložní kroužky PEEK
Těsnící kroužky PEEK
Opěrné kroužky PEEK

Každý typ kroužku PEEK slouží jedinečnému, cílenému účelu v integrovaných těsnicích systémech, které spolupracují na zajištění stabilního a spolehlivého provozu zařízení:

Záložní kroužky PEEK: Účinně chrání O-kroužky a hlavní těsnicí prvky před deformací vytlačením a selháním za extrémních provozních podmínek vysokého tlaku
Těsnící kroužky PEEK: Slouží jako izolační vrstva jádra k zachycení kapalných a plynných médií a zastavují úniky napříč systémem
O-kroužky: Poskytují trvalou elastickou kompresní sílu, zajišťující těsnou a dlouhodobou stabilitu těsnění pro mechanické sestavy

Samomazná a odolná proti opotřebení

Kroužky PEEK jsou široce používány jako izolační těsnění a opotřebitelné vložky pro třecí páry, instalované mezi rotující hřídele a dutiny zařízení. Tyto kroužky využívající vlastní samomazné vlastnosti PEEK umožňují spolehlivý provoz suchého tření bez oleje a přinášejí podstatné mechanické výhody:

Minimalizujte povrchové tření a progresivní opotřebení součástí
Chraňte vysoce hodnotné kovové hřídele a kryty zařízení před poškozením oděrem
Snižte mechanický provozní hluk pro hladší provoz zařízení
Prodlužte celkovou životnost rotačních a převodových systémů

Vysoce přesné polohování a extrémní rozměrová stabilita

PEEK kroužky, které slouží jako omezovací objímky vysoké stability a pojistné kroužky proti posunutí, poskytují přesné mechanické polohování. Jsou vybaveny výjimečnou odolností proti tečení a udržují si tuhou rozměrovou přesnost v prostředí s trvalými vysokými teplotami a vysokým tlakem, s hlavními přednostmi, jak je uvedeno níže:

Účinně omezte axiální pohyb pohyblivých dílů a stabilizujte montážní vůle
Zachovat úplnou rozměrovou integritu při dlouhodobém extrémním pracovním zatížení
Eliminujte offset součásti a polohovou odchylku během provozu zařízení s dlouhým cyklem
Důsledně udržujte vysokou přesnost mechanického přizpůsobení

Všestranné silné stránky průmyslové aplikace

Kroužky PEEK, které překonávají tradiční kovové protějšky, se vyznačují vynikající odolností vůči životnímu prostředí a přizpůsobivostí více scénářům, které jsou vhodné pro přísná průmyslová provozní prostředí. Mezi jejich hlavní výhody aplikace patří:

Pomoc při utěsnění a snížení vibrací: Optimalizováno pro čerpadla, ventily a rotační zařízení pro zvýšení těsnosti těsnění a zároveň pohlcení vibrací a snížení hluku při chodu
Široká chemická odolnost: Odolává erozi hydraulického oleje, chladicí kapaliny, slabé kyseliny, slabé zásady a solné mlhy
Ochrana hlavních součástí: Izolujte a chraňte vnitřní klíčové části systémů chemických kapalin a pobřežních námořních strojů
Nerezavějící alternativa: Zcela se vyhněte korozi a selhání oxidace, které je vlastní kovovým kroužkům

Vlastnosti materiálu a profesionální výrobní technologie

Charakteristické vlastnosti materiálu PEEK – vysoký bod tání, vysoká viskozita taveniny a vysoká rychlost krystalizace – snadno vyvolávají vnitřní zbytkové pnutí, propady, deformaci tvaru a špatnou kruhovitost během přesného zpracování. Abychom odstranili inherentní vady materiálu a dosáhli dlouhodobé rozměrové konzistence, přijímáme dvě vyspělá, procesně standardizovaná výrobní řešení: přesné CNC obrábění a vysokoteplotní přesné vstřikování.

1 Přesné CNC obrábění (s profesionálním žíháním pro odlehčení pnutí)

CNC obrábění v kombinaci s vyhrazeným žíháním pro odlehčení pnutí je náš prémiový výrobní proces pro vysoce kritické komponenty, široce používaný pro vysoce přesnou výrobu kroužků PEEK. Použitelné scénáře, problematické body zpracování a naše optimalizovaná technická řešení jsou seřazeny v tabulce níže:

Položka	Podrobnosti
Použitelné scénáře	Příslušenství vakuových komor, díly polovodičových zařízení, vysoce přesné těsnící komponenty, zakázková ultratenká těsnění speciálního tvaru a složité obrobky s více otvory; poskytuje ultra přesné rozměry, ultra těsnou kontrolu tolerance a vynikající konzistenci rovinnosti
Rizika zpracování a příčiny selhání	Zbytkové vnitřní pnutí vzniká třecím teplem při řezání, mechanickým upínacím tlakem a nepřiměřeným vrstveným řezáním. Nahromaděné napětí způsobuje deformaci po zpracování, degradaci rovinnosti a rozměrový posun. Výrobky mohou projít počáteční kontrolou, ale po opakovaných tepelných cyklech se postupně deformují, což nakonec vede k netěsnosti těsnění
Standardní optimalizační řešení	1. Optimalizujte řezné parametry se sníženou rychlostí posuvu a segmentovým frézováním pro snížení okamžitého řezného napětí 2. Přijměte přirozené stárnutí při pokojové teplotě po hrubém obrábění před dokončením přesného řezání 3. Nasaďte flexibilní upínací přípravky pro ultratenká těsnění, abyste zabránili deformaci tuhého upínání 4. Proveďte gradientní ohřev a pomalé ochlazování žíhání pro úplné uvolnění zbytkového napětí po dokončení
Ultratenký roztok těsnění (<0,5 mm)	Ultratenké obrobky mají nízkou tuhost a jsou náchylné k vibracím a deformaci řezání. Přijímáme pomocné podpůrné přípravky, sníženou rychlost vřetena a menší hloubku řezu v jedné vrstvě, abychom stabilizovali řeznou sílu a zaručili konzistentní toleranci tloušťky

2 Přesné vstřikování při vysoké teplotě

Vysokoteplotní přesné vstřikování se používá hlavně pro nákladově efektivní hromadnou výrobu standardních těsnicích dílů PEEK. Tento proces, omezený materiálovými charakteristikami PEEK, se zaměřil na použitelné rozsahy a technické prahy. Všechny procesní výzvy a standardizovaná optimalizační opatření jsou shrnuta v tabulce níže:

Položka

Podrobnosti

Použitelné scénáře

Vhodné pro velkosériová středně přesná standardní plochá těsnění PEEK. Nelze použít pro ultratenká a složitě strukturovaná přesná těsnění, protože nerovnoměrná tloušťka stěny snadno způsobuje koncentraci vnitřního napětí a pooperační rozměrový posun

Klíčové technické výzvy

PEEK se vyznačuje vysokou viskozitou taveniny a nevyváženým krystalizačním smrštěním. Tradiční rychlé vyjímání z formy a rychlé ochlazování zachycují masivní zbytkové napětí, které způsobuje deformaci a odchylku velikosti při střídavých teplotních cyklech. Špatná tekutost taveniny také vede k neúplnému plnění, vzduchovým bublinám, dírkám a stopám po dřezu

Kompletní systém optimalizace procesů

1. Plně vysušte surové PEEK pelety, abyste odstranili vady způsobené vlhkostí

2. Přesně kalibrujte teplotu formy, vstřikovací tlak a dobu výdrže

3. Přijměte přirozené pomalé chlazení po vyjmutí z formy a zakažte rychlé kalení vodou

4. Přepracujte uspořádání vtoku pro vyvážení toku taveniny a sjednocení rychlosti smršťování

5. Prodlužte dobu balení a zaveďte povinné žíhání po formě

6. Optimalizujte výfukové štěrbiny, mírně zvyšte teplotu zařízení a dolaďte parametry vstřikování, abyste vyřešili závady plnění

Informace o produktu

Název produktu:Polyetheretherketonová (PEEK) těsnění

Materiál:PEEK neplněný, PEEK plněný uhlíkem, PEEK plněný grafitem

Barva:Černá, béžová

Standardní rozsah tloušťky:0,15 mm / 0,2 mm / 0,3 mm / 0,5 mm / 1 mm / 2 mm / 3 mm ~ 15 mm

Ultratenké vlastní velikosti:Ultratenký < 0,5 mm je kategorie vysoce přesného obrábění a vyžaduje předchozí sdělení plánu procesu.

Přesnost CNC obrábění:Tolerance vnějšího/vnitřního průměru: ±0,02 ~ ±0,05 mm, tolerance tloušťky: ±0,03 ~ ±0,06 mm

Přesnost vstřikování do formy:Tolerance vnějšího/vnitřního průměru: ±0,05 ~ ±0,10 mm, tolerance tloušťky: ±0,08 ~ ±0,15 mm

Ochutnat:K vyjednávání

Certifikáty:ISO9001, RoHS, REACH

Typy těsnění:Prstencová plochá těsnění z polyetheretherketonu (PEEK), víceotvorová přírubová těsnění, nepravidelně tvarovaná těsnění, ultratenká těsnění PEEK

Vlastnosti produktu

Díky jedinečné molekulární struktuře polyetheretherketonu předčí těsnění Polyetheretherketone (PEEK) nylon, POM, PTFE, pryž a kovové podložky v komplexním výkonu. Jsou navrženy pro utěsňování a rozmístění, udržují si stabilní výkon v extrémních provozních podmínkách včetně vysokého tepla, chemické expozice, vakuového prostředí a opakované cyklické komprese.

1. Účinná elektrická izolace

Neplněná panenská těsnění z polyetheretherketonu (PEEK) vytvářejí účinné elektrické oddělení mezi spárovanými kovovými součástmi. Blokují elektrické vedení, potlačují elektrochemickou korozi a snižují riziko zkratu, často používané v nových bateriových bateriích, elektrických řídicích jednotkách a přesném elektronickém hardwaru.

2. Široký rozsah provozních teplot

PEEK, zařazený mezi špičkové tepelně odolné technické plasty, nabízí nepřetržitou provozní teplotu až 260 °C a krátkodobou špičkovou odolnost dosahující 330 °C. Zůstává houževnatý i při -60°C bez studeného křehnutí. PEEK, který je vystaven trvalému tlaku na přírubu při vysokých teplotách, potlačuje tečení a zachovává stálé kompresní předpětí, místo aby se časem ztenčoval.

3. Stabilní předpětí těsnění

Vynikající vlastnosti proti tečení pomáhají PEEK udržovat rovnoměrnou tloušťku při opakujícím se stlačení příruby a tepelném zatížení. Jako těsnící podložky kontrolují montážní vůle, tlumí vibrace a zmírňují povrchovou abrazi uvnitř automatizovaných převodových systémů a robotických sestav.

4. Vynikající chemická odolnost

Většina organických rozpouštědel nemůže PEEK rozpustit. Zůstává stabilní ve slabých kyselinách, slabých zásadách, mazivech a chladivech, chrání zařízení před chemickou erozí. Díky tomu jsou těsnění PEEK preferovaným řešením pro linky na zpracování chemických kapalin a laboratorní analytické přístroje.

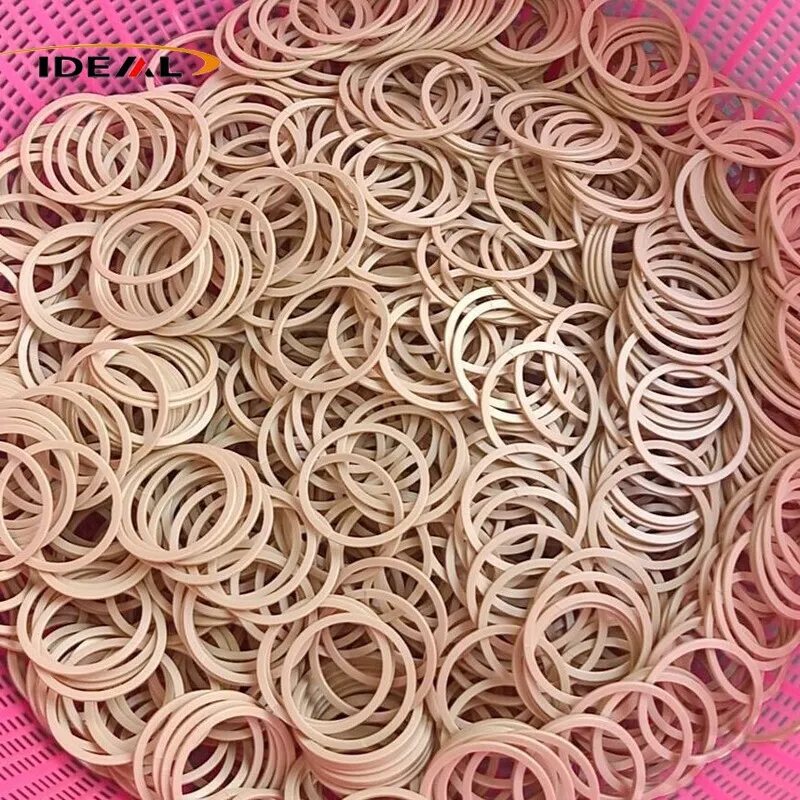

PEEK gaskets

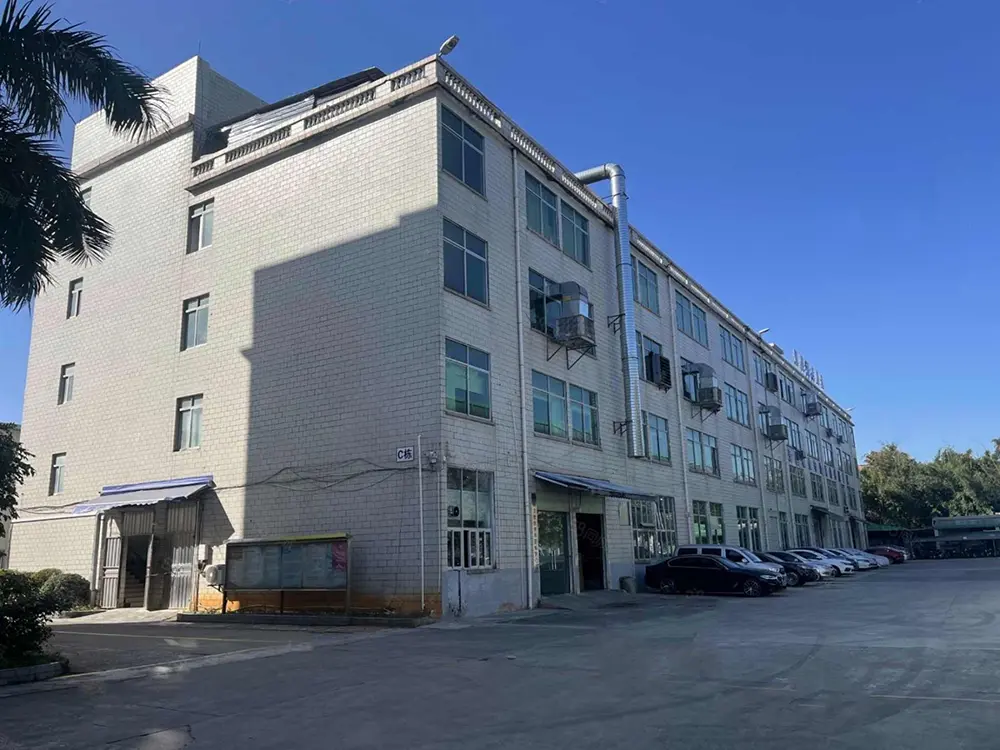

Naše továrna

1. Základní síla společnosti

- 15letá specializace na těsnění a těsnící prvky PEEK

- Duální výrobní odbornost: přesné CNC obrábění + vstřikování forem

- Vybaveno vysoce přesnými CNC soustruhy, frézami, obráběcími centry, 5osými stroji

- Vlastní bezprašná vstřikovací dílna a plná schopnost vývoje forem

2. Surovinové zajištění

- pouze 100% panenská pryskyřice PEEK; žádné recyklované nebo smíšené materiály

- Úplná sledovatelnost šarže pomocí materiálových listů a oficiálního certifikátu pravosti

- Vlastní třídy materiálu dostupné podle technických požadavků zákazníka

3. Přesnost rozměrů a těsnění

- Vyrobeno 100% podle výkresů zákazníka (tloušťka, ID, vnější průměr, pozice otvorů)

- Tolerance vysoké přesnosti: ±0,005 mm – ±0,02 mm

- Přísná kontrola rovinnosti; nulová deformace pro ultratenká těsnění

- Přesné umístění více otvorů pro snadnou montáž příruby a vyrovnání šroubů

4. Ultra čistá výroba pro polovodiče a vakuum

- Ultrazvukové čištění + bezprašné sušení pro čisté prostory a vysavače

- Řízení s nízkým odplyňováním, s nízkým obsahem částic a s nízkými těkavými emisemi

- Finální vakuové balení, aby se zabránilo kontaminaci

5. Úleva od stresu a kontrola stability

- Povinné gradientní žíhání pro všechna těsnění z polyetheretherketonu (PEEK).

- Eliminuje napětí při obrábění, lisování a vnitřní napětí materiálu

- Zabraňuje dlouhodobým deformacím, netěsnostem a deformacím při tepelném cyklu

- Lepší než konkurenti, kteří vynechávají žíhání a čištění, aby snížili náklady

6. Systém managementu jakosti

- Víceúrovňová kontrola kvality pro obecné průmyslové a špičkové třídy pro vakuum/čisté prostory

- Kompletní kontrolní zařízení pro rovinnost, tvrdost a rozměrovou toleranci

- Proces přizpůsobený skutečným pracovním podmínkám, aby se zabránilo selhání pole

7. Základní materiály a produkty

- Zaměření: PEEK a vysoce výkonné fluoroplasty

- Produkty: těsnění, těsnicí kroužky, nárazníkové díly, přesné konstrukční díly

- Řešení na jednom místě: výběr materiálu → design → obrábění → hotové díly

8. Cílové aplikace

- Zařízení pro chemické kapaliny

- Nová sestava energetické baterie

- Polovodičové a vakuové systémy

- Laboratorní přístroje a přesné přístroje

9. Globální závazek služby

- Přísné standardy kvality pro dlouhodobá mezinárodní partnerství

- Přizpůsobená řešení a stabilní dodávky

- Profesionální podpora pro špičkové aplikace těsnění po celém světě

FAQ

Q1: Vstřikovaná těsnění PEEK stojí méně při stejných rozměrech. Mohou přímo nahradit CNC obráběné pro aplikace vakuového těsnění?

A1: Tuto náhradu nedoporučujeme. Vstřikování zanechává vyšší zbytkové vnitřní pnutí a zvyšuje možnost skrytých pórů uvnitř produktu. Pro scénáře s nízkým odplyňováním a čistým vakuem je vždy preferovanou možností CNC obráběné těsnění PEEK vyrobené z primární pryskyřice s žíháním proti pnutí a bezprašným čištěním.

Q2: Přináší silnější plastové těsnění PEEK vždy lepší výsledky těsnění?

A2: Není tomu tak. Účinnost těsnění závisí na těsnosti lícování na rovném povrchu, montážním předpětí a schopnosti materiálu proti tečení. Správná tloušťka musí odpovídat projektované vůli vašeho zařízení. Příliš silná nebo tenká těsnění změní hodnoty předpětí šroubů a podkopou dlouhodobou stabilitu těsnění.

Otázka 3: Bude na polyetheretherketonových těsněních po zpracování žíháním stále docházet k rozměrovému posunu?

A3: Standardní gradientní žíhání eliminuje převážnou většinu zbytkového napětí a výrazně snižuje riziko rozměrového posunu. Drobná deformace může stále nastat při extrémním zatížení, drastických cyklech teplot nebo při použití nekvalitních surovin. Pro aplikace s mimořádně přesným vybavením doporučujeme přidat kontrolní postup před stárnutím hotového výrobku pro zajištění mimořádné stability.
