Ozubená kola PEEK z továrny Ideal Plastic jsou vysoce výkonné speciální plastové díly převodovky, které slouží jako prémiová alternativa k převodům z POM, nylonu, oceli a mědi. Vyznačují se odolností vůči vysokým teplotám, bezprašným samomazáním, ultra nízkou hlučností, odolností proti korozi, nízkou hmotností a vynikajícím výkonem proti únavě a jsou široce používány v polovodičích, lékařských zařízeních, robotice, nových energetických zařízeních a leteckém průmyslu. Dvě vyspělé výrobní technologie, přesné CNC obrábění a vysokoteplotní vstřikování, podporují jak maloobjemové zakázkové prototypy, tak velkosériovou hromadnou výrobu.
Kvalitní ozubená kola PEEK od Ideal Plastic jako speciální konstrukční plastové převody poskytují komplexní vynikající výkon pro špičkové přesné převodové systémy. Ve srovnání s tradičními plastovými a kovovými převody řeší mnoho bolestivých míst včetně vysokoteplotního změkčení, vysoké hmotnosti, snadné koroze, velkého hluku při chodu a časté údržby.
Materiál PEEK má vysoký bod tání, vysokou krystalinitu a vysokou viskozitu taveniny, což přináší vyšší obtížnost zpracování než běžné plasty. Pouze dva osvědčené výrobní procesy mohou realizovat stabilní hromadnou výrobu kvalifikovaných ozubených kol: přesné CNC obrábění a profesionální vysokoteplotní přesné vstřikování.
1. CNC obrábění vyhovuje vývoji prototypů, maloobjemovým zakázkovým a ultrapřesným požadavkům na ozubení.
2. Vysokoteplotní vstřikování se zaměřuje na nákladově efektivní velkosériové zakázky s dobrou konzistencí šarží.
Přesné CNC obrábění je preferovaným řešením pro vývoj prototypů, zařízení pro polovodičové destičky, vysoce přesná lékařská zařízení, klouby mikrorobotů a ultrapřesná vakuová převodová kola.
Jako suroviny používáme dovážené masivní tyče a plechy PEEK. S podporou pětiosých spojovacích CNC strojů, odvalovacích strojů na ozubení a přesných frézovacích zařízení dokončujeme řezání, odvalování, úpravu profilu zubů a odlehčení v rámci jednoho pracovního postupu s nulovým zbytkovým vnitřním pnutím.
1. Mimořádně vysoká přesnost: rozměrová tolerance ±0,01 mm, přesnost zubů ozubení třídy IT7‑IT8, splňující požadavky na mikropřesnost převodů.
2. Bez vad při vstřikování: žádná deformace smršťováním, deformace nebo odchylka rozteče zubů způsobená vnitřním napětím.Vysokoteplotní přesné vstřikování je optimalizováno pro velkosériovou výrobu ozubených kol PEEK. Jeho největší předností je cenová výhoda pro hromadné objednávky se stabilní konzistencí mezi jednotlivými dávkami.
Složité integrované struktury, jako jsou stupně, průchozí otvory a polohovací drážky, lze vytvořit v jednom kroku bez sekundárního zpracování. Můžeme dodat kompletní sérii modifikovaných převodů PEEK: vyztužené uhlíkovými vlákny, vyztužené skleněnými vlákny, antistatické a vysoce odolné proti opotřebení.
Technická poznámka: PEEK se vyznačuje rychlou krystalizací a vysokým smrštěním. Obyčejné nastavení vstřikování bude mít za následek propadnutí na horní části zubu, praskání pod napětím, odchylku rozměrů, praskání a křehké zuby. Kvalifikovaná výroba vyžaduje speciální parametry lisování a formy s konstantní teplotou.
|
Položka |
Podrobnosti |
|---|---|
| Název produktu | Zařízení PEEK |
| Dostupný materiál | Čistý PEEK, PEEK vyztužený skleněnými vlákny, PEEK vyztužený uhlíkovými vlákny, PEEK lékařské kvality, PEEK potravinářské kvality |
| Barva | Černá, béžová |
| Rozsah modulů | 0,3–6,0 |
| Počet zubů | 10–200 |
| Přesnost obrábění | ±0,01 mm; ultra vysoká přesnost až ±0,005 mm |
| Vlastní možnosti | Nestandardní modul, speciální profil zubu, vlastní tloušťka, průměr a výška otvoru |
| Vzorové zásady | Dohodnutelné |
| Certifikace | ISO9001, RoHS, REACH, Zpráva o testu biokompatibility |

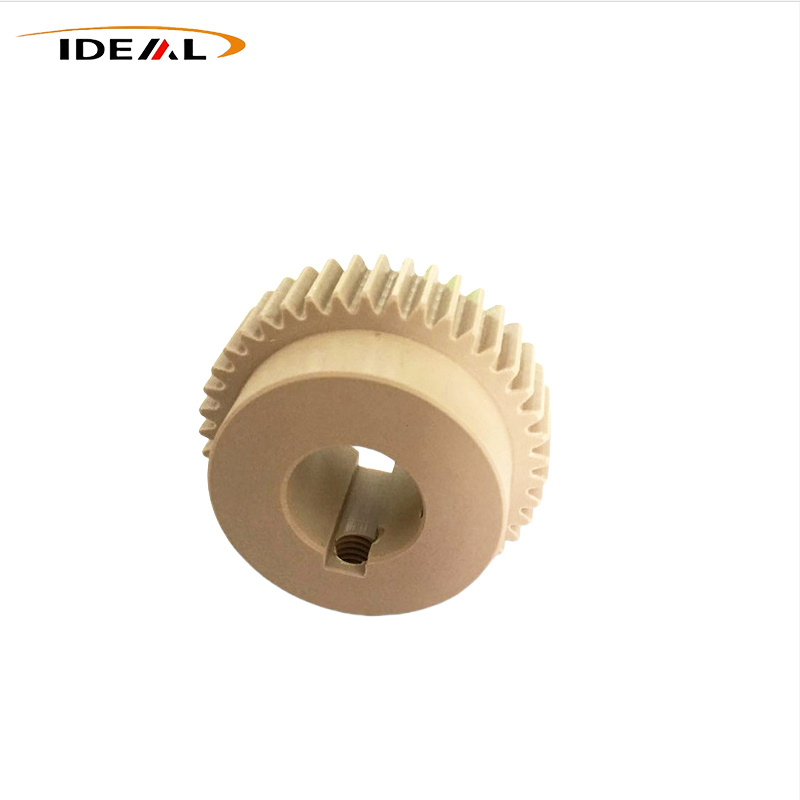

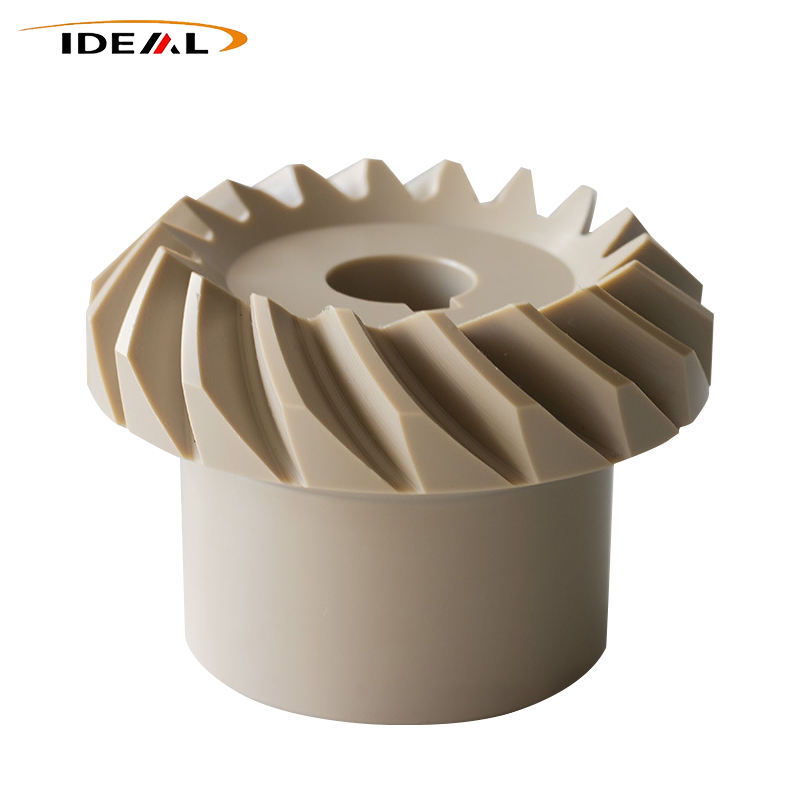

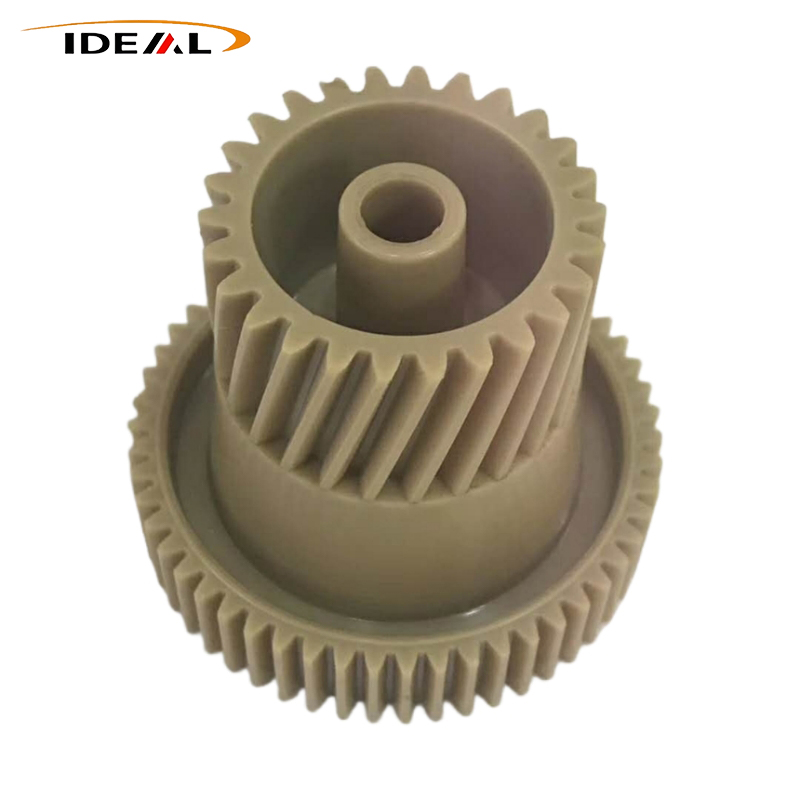

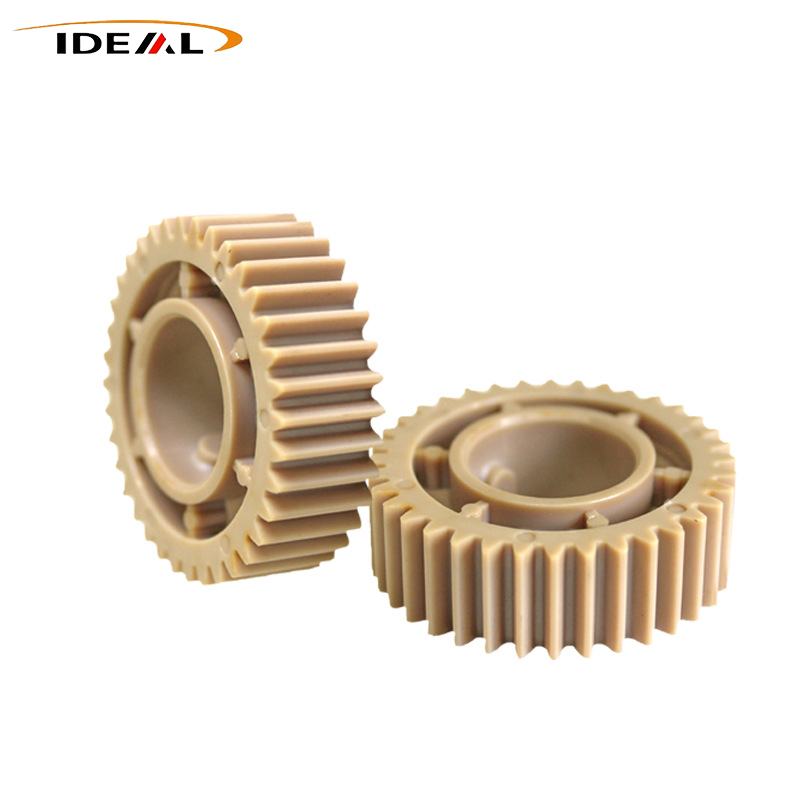

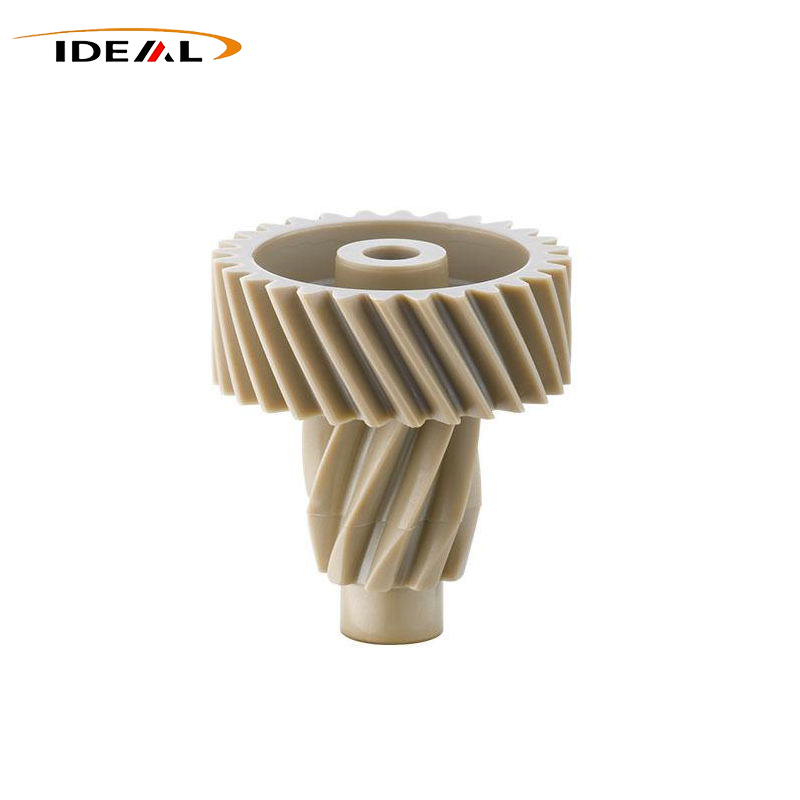

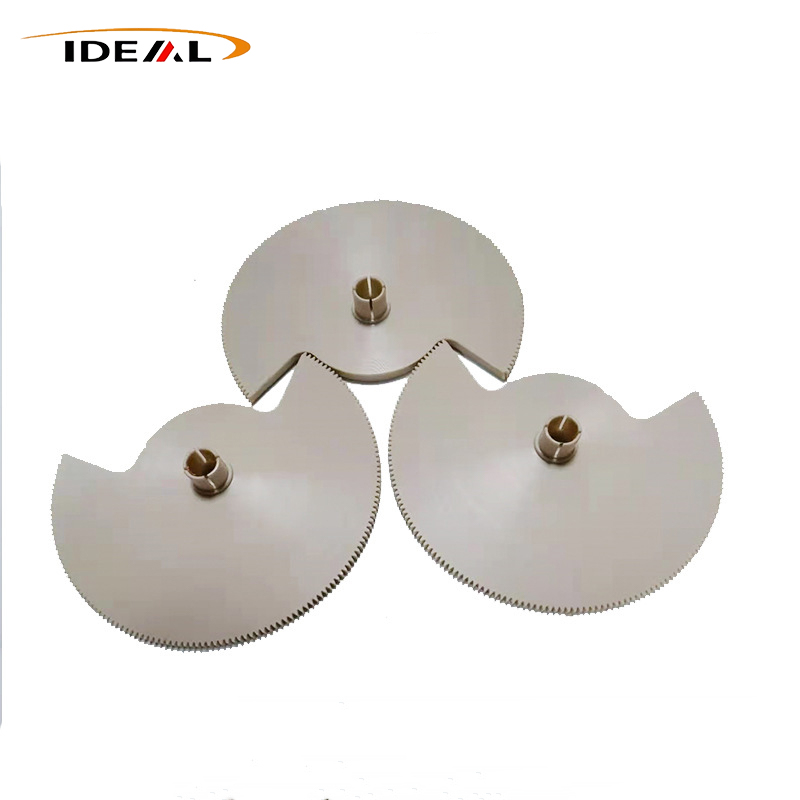

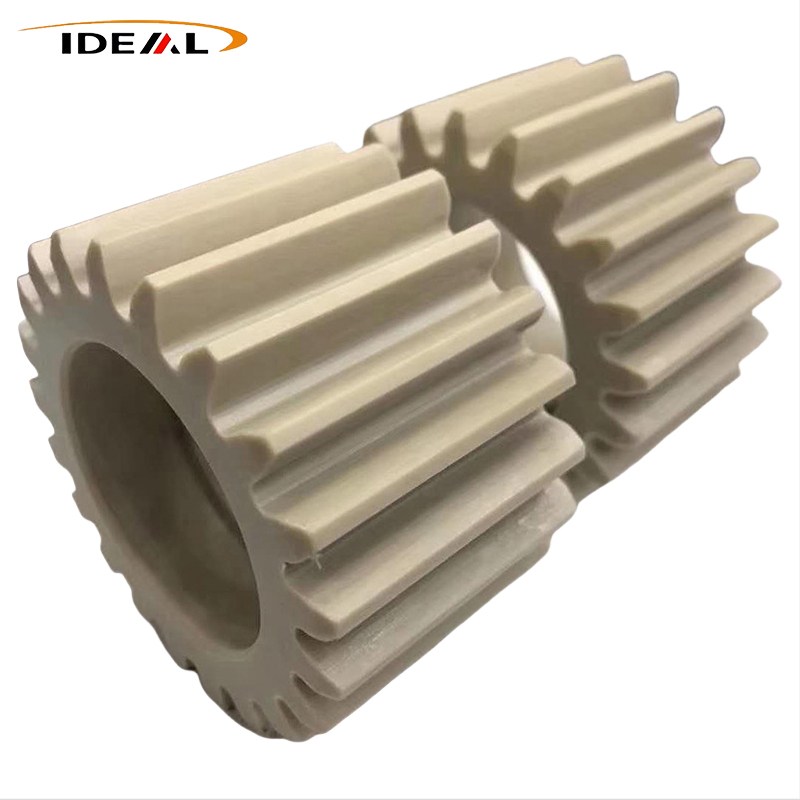

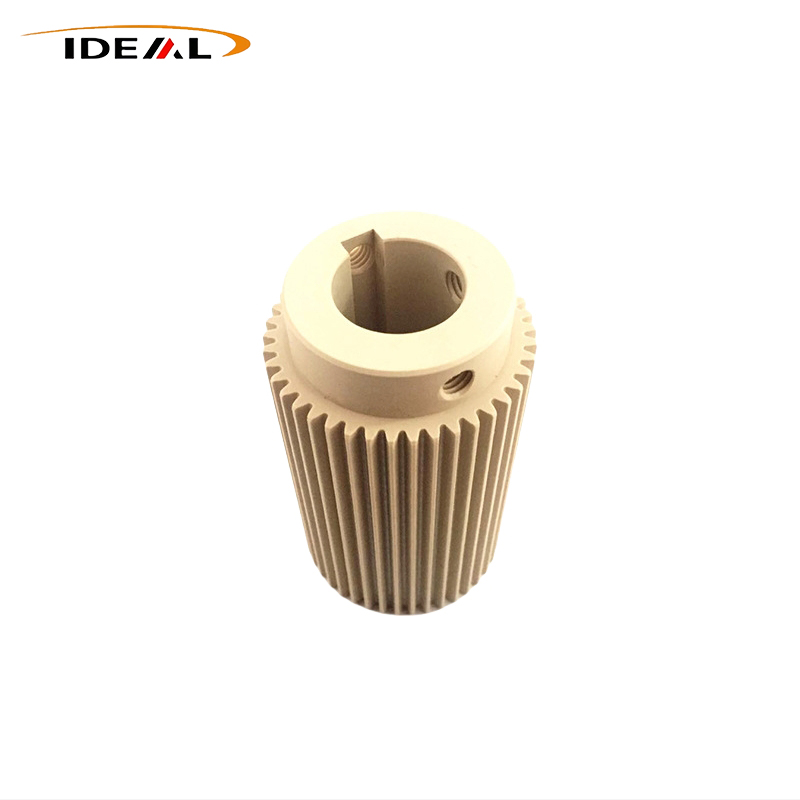

| Typy ozubených kol | Čelní ozubená kola, šroubová kola, kuželová kola, šneková kola, šnekové hřídele, planetová kola, nepravidelná ozubená kola speciálního tvaru |
Ozubená kola PEEK předčí nylonová, POM, PU a kovová ozubená kola z hlediska tepelné odolnosti, odolnosti proti opotřebení, samomazání, antikorozní ochrany, snížení hluku, nízké hmotnosti a rozměrové stability.
Udržují strukturální tuhost a stabilní přesnost převodu při nepřetržitých pracovních podmínkách při vysokých teplotách. Běžná plastová ozubená kola při teplotách nad 100 °C měknou, tečou a silně se opotřebovávají a mohou způsobit zablokování převodovky. Naše ozubená kola spolehlivě fungují pro vysokoteplotní sušicí stroje, topné výrobní linky a tepelné dopravníky a prodlužují životnost v horkém prostředí.
PEEK váží jen asi 30 % kovu. Snížená rotační setrvačnost umožňuje rychlejší spouštění zařízení, citlivější odezvu a nižší spotřebu energie. Široce se používá v nových energetických vozidlech, kloubech robotů a vysokorychlostních převodových modulech pro zlepšení celkové přesnosti pohybu a dynamického ovládání.
Díky nízkému koeficientu tření a přirozené samomazné vlastnosti tato ozubená kola odstraňují častou údržbu oleje nebo maziva. Odolávají oděru, únavě a deformaci při tečení při dlouhodobém vysokorychlostním chodu a opakovaném vratném převodu.
PEEK neoxiduje ani nekoroduje jako kovové součásti. Odolává silným kyselinám, silným zásadám, organickým rozpouštědlům, průmyslovým mazivům, slané vodě, mořské vodě a erozi solné mlhy, vhodný pro drsné korozní pracovní podmínky.
Nízký koeficient tepelné roztažnosti a dobrá odolnost proti tečení zajišťuje minimální deformaci po opakovaných teplotních cyklech a trvalém zatížení. Zabraňuje zvětšené montážní vůli a ztrátě přesnosti přenosu.
Díky tepelné odolnosti, odolnosti proti korozi, bezúdržbovému samomazání, nízké hlučnosti, nízké hmotnosti a vysoké přesnosti jsou ozubená kola PEEK preferovanými převodovými díly pro špičkové přesné stroje v extrémních provozních podmínkách.
Ideální lehké, hlučné a energeticky úsporné vylepšené komponenty pro výrobce automobilů. Typické aplikace: ozubená kola motoru VVT, hnací ozubená kola olejového/vodního čerpadla, ozubená kola snímačů převodovky, ozubená kola škrticí klapky, redukční ozubená kola motoru NEV, seřizovací struktury bateriového modulu.
Automatizační linky a roboty vyžadují dlouhodobou odolnost proti opotřebení, stabilní přesnost a nenáročnou údržbu. Tyto převody jsou široce používány pro 6osé manipulátory, kolaborativní robotické klouby, přesné dopravníkové linky a inteligentní třídicí zařízení.
Pro zařízení pracující v prostředí kyselé a zásadité koroze, ponoření do mořské vody a prostředí se silnou solnou mlhou. Kovová ozubená kola snadno zreziví nebo se zadře, zatímco běžné plasty nesplňují požadavky na ochranu proti korozi. Tato ozubená kola poskytují řešení s dlouhou životností pro tyto náročné scénáře.
GuangZhou IDEAL je originální výrobce ozubených kol PEEK. Vlastníme vlastní dílnu na výrobu forem, plnohodnotná vysoce přesná CNC a pětiosá obráběcí centra a vstřikovací dílny PEEK, čímž snižujeme dodatečné náklady na zprostředkovatele.
1. Zaměřte se na zakázkový vývoj a hromadnou výrobu vysoce přesných moderních plastových ozubených kol, které slouží globálním zákazníkům z průmyslového vybavení, lékařských přístrojů, automobilového průmyslu a automatizace.
2. Optimalizované zpracování řeší klasické výrobní výzvy PEEK: špatná tekutost, nedostatečné plnění, neúplné tvarování zubů a svarové linie. Hotová ozubená kola se vyznačují rovnoměrnou hustotou, plným profilem zubů a stabilní konzistencí vsázky.
3. Záruka na suroviny: 100% původní autentický PEEK; zákazníci mohou určit značku a jakost suroviny.
4. Přísná kontrola kvality: celorozměrová kontrola pomocí testerů ozubených kol a CMM; testy odběru vzorků na vysokou teplotu, opotřebení a korozi; sledovatelnost celého procesu s malým rozdílem šarží.
5. Dostupné režimy spolupráce: standardní objednávka, vývoj vzorků, přizpůsobení na základě výkresů, hromadná výroba OEM a ODM.
Nylonová a POM ozubená kola se hodí pouze pro případy použití při normální teplotě a nízké zátěži. Při teplotách nad 100 °C se rychle deformují a opotřebovávají. Tyto převody mohou běžet nepřetržitě při 260 °C s mnohem lepší odolností proti opotřebení, odolností proti únavě a rozměrovou stabilitou, což představuje ideální možnosti upgradu pro špičková zařízení.
U většiny projektů vyžadujících přesný převod, tichý chod, nízkou hmotnost a odolnost proti korozi mohou tato ozubená kola plně nahradit kovová. Pro podmínky vysokého točivého momentu a vysokého zatížení jsou k dispozici převody vyztužené uhlíkovými vlákny, které zvednou nosnost a zároveň sníží hluk a náklady na komponenty.
Ano. Můžeme vyrobit ozubená kola libovolné specifikace a speciálních tvarů podle vašich CAD výkresů, fyzických vzorků nebo reálných pracovních parametrů. Poskytujeme komplexní služby zahrnující konzultace řešení, obrábění, kontrolu a OEM hromadnou výrobu.
Jasně. Naše ozubená kola z materiálu PEEK pro lékařské a potravinářské účely jsou biokompatibilní, netoxická a vydrží opakovanou vysokoteplotní sterilizaci, dokonale se hodí k lékařským zařízením a strojům na zpracování potravin.
