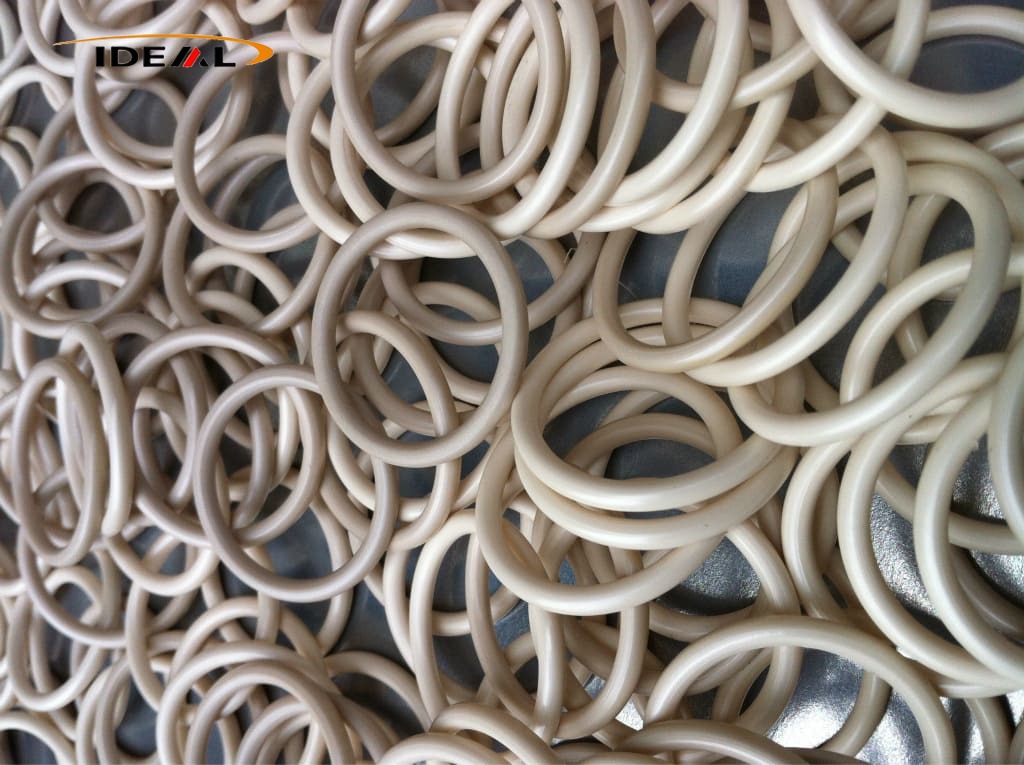

Ideal Plastic nabízí O-kroužky PEEK ve standardních specifikacích AS568 a GB a také vlastní nestandardní velikosti. Tyto O-kroužky jsou k dispozici v původním PEEK a modifikovaných jakostech – jako je uhlíková vlákna nebo plněné grafitem – a jsou vyráběny kombinací přesného CNC obrábění a vysokoteplotního vstřikování. Komplexní proces žíhání pro odlehčení pnutí účinně eliminuje problémy, jako je deformace, bobtnání a netěsnosti způsobené tepelným cyklováním, a zajišťuje rozměrovou přesnost a stabilitu mnohem lepší než standardní plastová těsnění. Získejte cenovou nabídku!
O-kroužky PEEK od výrobce Ideal Plastic jsou tuhé přesné statické těsnicí komponenty. Jsou určeny především pro statické těsnění a nízkorychlostní mikropohybové těsnění s krátkým zdvihem, schopné splnit požadavky na těsnění v extrémních pracovních podmínkách.
Přesně vyplňují mezery mezi protilehlými částmi, aby účinně zabraňovaly úniku kapaliny, úniku plynu a ztrátě vakua. Mezitím blokují vnější prach, nečistoty a kontaminanty proniknout do zařízení a zajišťují spolehlivý celkový těsnicí výkon.
O-kroužky PEEK, které se vyznačují kulatým tvarem smyčky a kruhovým průřezem, vyžadují standardní drážky pro O-kroužky předem obrobené na zařízení pro instalaci. Jsou vyrobeny v souladu s americkými standardy AS568 a národními metrickými standardy a podporují standardizovanou výrobu ve velkém měřítku s vynikající univerzální kompatibilitou.
O-kroužky PEEK se zásadně liší od těsnění PEEK a nelze je libovolně nahradit. O-kroužky PEEK se používají pro těsnění drážkového typu pro dosažení stabilního statického těsnění a mírného dynamického těsnění. Naproti tomu těsnění PEEK mají flexibilní obrysy, různé možnosti tloušťky a přizpůsobitelné profily. Realizují velkoplošné těsnění prostřednictvím stlačení povrchu příruby a jsou vhodné pro různé široké ploché těsnicí plochy přírub.
Je přísně zakázáno nahrazovat těsnění příruby O-kroužky PEEK. Mimořádně malá kontaktní plocha O-kroužků způsobí nerovnoměrné stlačení na površích přírub a výrazně zvýší riziko selhání těsnění.
Produkt je vyroben z vysoce kvalitního materiálu PEEK a má vysoký bod tání, špatnou tekutost taveniny a zjevné krystalizační smrštění, což zajišťuje vysokou strukturální stabilitu a přizpůsobivost drsným průmyslovým pracovním podmínkám.
Jako tuhé přesné statické těsnící díly jsou produkty použitelné pro statické těsnění a nízkorychlostní mikropohybové těsnění v extrémních podmínkách. Spolehlivě zabraňují úniku kapalin a plynů, zabraňují ztrátě vakua a izolují vnější nečistoty a udržují dlouhodobě stabilní těsnicí výkon.
O-kroužky mají standardizovanou kruhovou strukturu s kulatým průřezem a perfektně zapadají do standardních prstencových drážek. Těsný vnitřní kontakt zajišťuje stabilní statické utěsnění a mírné dynamické těsnící účinky.
Produkty jsou vyráběny přísně v souladu s americkými normami AS568 a národními metrickými normami a mají jednotné specifikace, které podporují rozsáhlou průmyslovou standardizovanou výrobu se silnou univerzálností a přizpůsobivostí.
O-kroužky PEEK a těsnění PEEK mají odlišné aplikační umístění. O-kroužky jsou specializované pro scénáře těsnění typu drážky, zatímco přizpůsobitelná těsnění PEEK se přizpůsobí velkoplošnému plochému těsnění příruby. Svévolná výměna je zakázána, aby se předešlo riziku selhání těsnění.
Výrobky těží z vlastních vlastností materiálu PEEK a jsou odolné vůči vysokým teplotám díky vysokému bodu tání. Jejich špatná tekutost taveniny a výrazné krystalizační smrštění zajišťují vysokou strukturální tvarovací stabilitu, vhodnou pro dlouhodobý provoz ve složitých a drsných průmyslových prostředích.
Profesionální těsnící struktura drážkového typu zajišťuje rovnoměrné stlačení a těsné usazení. Na rozdíl od plochého kompresního režimu těsnění účinně zabraňuje nerovnoměrnému namáhání povrchů přírub a eliminuje skrytá nebezpečí netěsnosti a selhání těsnění.
|
Položka
|
Specifikace
|
|---|---|
|
Název produktu
|
O-kroužky PEEK (Polyether Ether Ketone).
|
|
Materiál
|
PEEK neplněný, PEEK plněný uhlíkem, PEEK plněný grafitem/PTFE
|
|
Barva
|
Černá, béžová
|
|
US Standard AS568 Průměr průřezu
|
1,78 mm (0,070"), 2,62 mm (0,103"), 3,53 mm (0,139"), 5,33 mm (0,210")
|
|
GB/T3452.1 Průřez Průměr
|
1,80 mm, 2,65 mm, 3,55 mm, 5,30 mm, 7,00 mm
|
|
Vzorová služba
|
K vyjednávání
|
|
Certifikace
|
ISO9001, RoHS, REACH
|
|
Standardní klasifikace velikosti
|
US standardní AS568 PEEK O-kroužky, GB/T 3452.1 Standardní PEEK O-kroužky, nestandardní přizpůsobení
|
Ve srovnání s plasty pro všeobecné použití představuje výroba O-kroužků PEEK mnohem vyšší technické překážky. V tomto odvětví dominují dva vyspělé procesy hromadné výroby: přesné CNC obrábění a vysokoteplotní přesné vstřikování. Tyto dvě metody se značně liší ve vlastnostech hotového dílu, vhodných objemech objednávek a celkových nákladech.
|
Modul zpracování
|
Podrobný popis
|
|---|---|
|
Kompletní výrobní pracovní postup
|
Začněte kontrolou kvality dovážených tyčových a deskových materiálů z čistého PEEK. Polotovary procházejí předžíháním, aby se předem eliminovalo vnitřní pnutí suroviny. Po předběžném CNC soustružení za účelem vytvoření prstencových polotovarů se provádí přesné dokončovací soustružení pro optimalizaci profilu průřezu, po kterém následuje kalibrace soustřednosti. Všechny obrobky budou před dodáním podrobeny sekundárnímu žíhání pro odlehčení pnutí, aby se odstranilo reziduální pnutí, poté projdou povrchovým leštěním, odstraněním otřepů a plošným rozměrovým testováním.
|
|
Klíčové výzvy při zpracování
|
Tenkostěnné prstencové obrobky PEEK jsou konstrukčně křehké. Konvenční způsoby upínání a řezání snadno způsobují mechanické vibrace a elastické deformace. Po uvolnění přípravku povede odskok materiálu k nekulatosti, oválnému zkreslení a nepravidelným tvarům, což má za následek špatnou přesnost montáže a skryté riziko úniku těsnění.
|
|
Přizpůsobená řešení optimalizace
|
Vybavte přizpůsobené flexibilní měkké přípravky pro rozptýlení koncentrovaného upínacího tlaku a zabránění místní deformaci vytlačováním. Přijměte velkoplošné umístění podpěry pro zvýšení celkové stability obrobku během zpracování. Spojte se s profesionálními speciálními řeznými nástroji PEEK a snižte rychlost posuvu, abyste zeslabili řezný dopad a vibrace. Proveďte postupné uvolňování přípravku po obrábění, abyste zabránili náhlému uvolnění napětí a trvalé deformaci součásti.
|
|
Modul zpracování
|
Podrobný popis
|
|---|---|
|
Standardní postup formování
|
PEEK pelety jsou plně vysušeny a odvlhčeny, aby se odstranily vady vlhkosti. Suroviny se v sudu rovnoměrně taví při konstantní teplotě 360–400 °C, poté se vstřikují za vysokého tlaku do formy s konstantní teplotou (180–210 °C). Přesné udržování tlaku se používá ke standardizaci krystalizace materiálu, po kterém následuje stupňovité pomalé chlazení. Po vyjmutí z formy procházejí všechny díly jednotným odlehčením pnutí žíháním, bleskovým ořezem a komplexním ověřením rozměrů, aby byly zajištěny kvalifikované hotové výrobky.
|
|
Inherentní procesní potíže
|
Materiál PEEK se vyznačuje vysokou krystalinitou a kontinuálním smršťováním během fáze ochlazování a tvarování. Mírné kolísání teploty tváření přímo způsobí nekonzistentní smrštění vnitřního průměru a průměru kordu, což má za následek nestabilní rozměrovou toleranci a špatnou rovnoměrnost šarže hotových O-kroužků.
|
|
Přesná kontrolní opatření
|
Implementujte regulaci konstantní teploty s uzavřenou smyčkou pro válec i formu, abyste trvale uzamkli teplotní rozsah a minimalizovali teplotní výkyvy. Jemně dolaďte dobu udržení tlaku a parametry chladícího cyklu, abyste vyrovnali rychlost krystalizace materiálu a rychlost smrštění ve všech směrech. Uniformujte vnitřní pnutí hotových výrobků prostřednictvím zpracování žíháním po vstřikování, zásadně zlepšuje rozměrovou stabilitu sériově vyráběných O-kroužků PEEK.
|
O-kroužky PEEK jsou vyrobeny z pevného původního materiálu PEEK a jsou pevné a přesné statické těsnicí součásti. Na rozdíl od elastických těsnění vyrobených z pryže, nylonu, POM nebo standardního PTFE poskytují spolehlivou těsnící kapacitu v drsných prostředích, kde tradiční těsnící materiály bojují o udržení výkonu.
S podporou stabilního molekulárního složení, PEEK pozoruhodně odolává tečení. Žíhání odstraňuje vnitřní zbytkové pnutí a umožňuje těmto O-kroužkům udržovat těsný kontakt s těsnicími plochami při kolísání teplot a trvalého tlaku. Cykly údržby zařízení lze značně prodloužit.
Materiál snáší širokou škálu maziv, chladicích kapalin a hydraulických kapalin. Zabraňuje bobtnání, rozpouštění nebo křehnutí při vystavení mírným korozivním látkám a vyhovuje statickým těsnicím bodům na chemických potrubích a systémech zpracování tekutin.
O-kroužky PEEK instalované uvnitř topných komor a zařízení s častými teplotními posuny nezměknou ani se nedeformují jako běžné plasty. Původní tvar průřezu je zachován i při zatížení, což zabraňuje rozpínání těsnicí spáry a trvalému prosakování při vysokoteplotních statických podmínkách.
Základní pryskyřice PEEK neobsahuje žádná změkčovadla ani těkavé přísady. Uvolňování těkavých látek zůstává při vysokých teplotách minimální, čímž se eliminuje kontaminace částicemi uvnitř utěsněných komor. Díky této vlastnosti jsou O-kroužky PEEK široce používány pro zařízení na zpracování polovodičových plátků, vakuové nádoby a lékařské sterilizační stroje.
O-kroužky PEEK, klasifikované jako tuhá přesná statická těsnění, vynikají vysokou teplotní tolerancí, vynikající odolností proti tečení, chemickou inertností, nízkým uvolňováním plynů a vlastní samomazáním. Jsou primárně určeny pro statické těsnění a nízkorychlostní mikro vratné těsnění s krátkým zdvihem a nejsou vhodné pro vysokofrekvenční dynamické vratné těsnění s dlouhým zdvihem.
Prvotřídní PEEK se vyznačuje ultra nízkou těkavostí, aby se zabránilo kontaminaci komory, a odolává mikroúnikům způsobeným tečením během dlouhodobého vakuového provozu.
Tato zařízení běží s mírným nepřetržitým pohybem a přerušovanými cykly start-stop, kde je pravidelné doplňování maziva nepraktické. Přirozená samomazná vlastnost PEEK umožňuje bezúdržbový provoz.
Zařízení čelí drastickým teplotním výkyvům a vystavení chemickému prostředí; standardní plastová těsnění v takových prostředích snadno bobtnají a degradují.
Vydrží cyklické teploty v rozsahu od -60 °C do 260 °C a odolává deformaci a úniku při opakovaném tepelném střídání.
- Specializace na zakázkové PEEK O-kroužky (pevné plastové těsnící prvky)
- Navrženo pro vysokoteplotní, vysokotlaká, vakuová a korozivní prostředí
- Nahrazuje tradiční pryžová těsnění pro extrémní pracovní podmínky
- Eliminuje skryté netěsnosti a občasné selhání těsnění
- Odolává creepové deformaci za dlouhodobého vysokého tepla
- Snižuje uvolňování těkavých plynů a kontaminaci částicemi ve vakuu
- Zajišťuje stabilní těsnicí výkon v kritických zařízeních
- Používá pouze 100% panenskou pryskyřici PEEK
- Žádné recyklované materiály pro polovodičové, lékařské a čisté aplikace
- Materiály vybrané na základě pracovních podmínek, potřeb přesnosti a objemu objednávky
- Nízké odplynění, nulové uvolňování částic, splňující přísné standardy čistoty
- Vyrobeno podle výkresů zákazníka nebo standardních specifikací: AS568 / GB/T3452
- Přísná kontrola vnitřního průměru (ID) a průměru šňůry
- Zakřivený těsnící povrch bez škrábanců, promáčklin, pórů, prasklin a vměstků
- Žádné otřepy, záblesky nebo viditelné stopy po nástroji
- Dělicí linie formy umístěné mimo těsnicí oblasti (pro lisované díly)
- Povinné žíhání pro všechny špičkové O-kroužky PEEK
- Eliminuje zbytkové napětí z obrábění a lisování
- Zabraňuje deformaci, zvětšení mezery a netěsnosti způsobené tepelnými cykly
- Zajišťuje dlouhodobou rozměrovou stabilitu

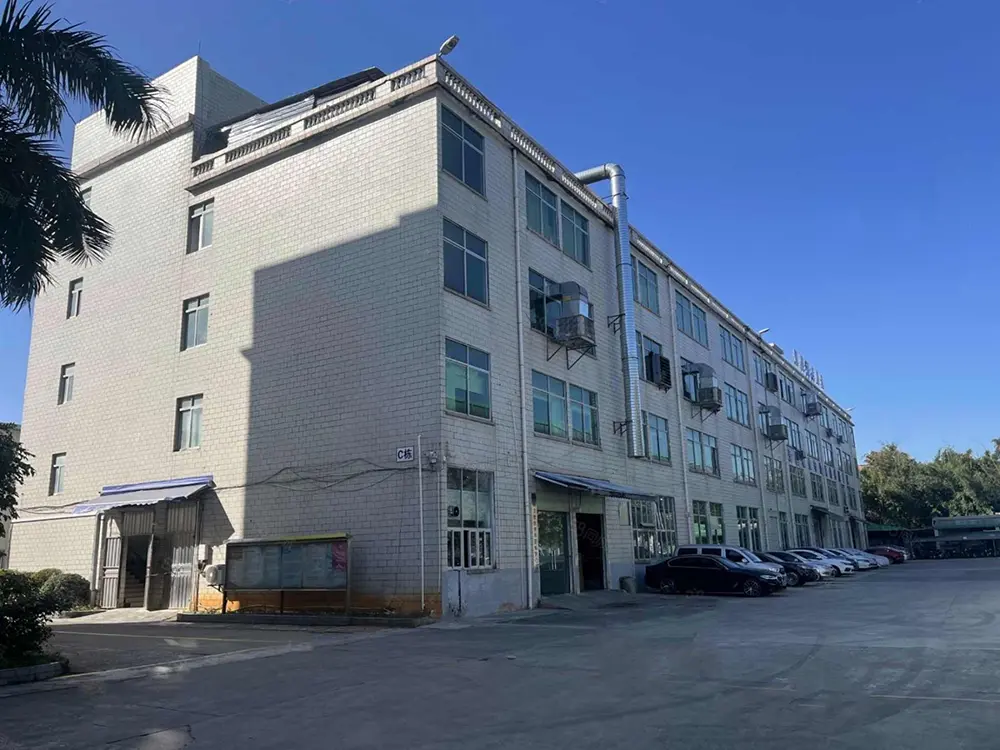

- Vlastní přesné CNC dílny
- Podporuje přizpůsobení pomocí výkresů nebo vzorků
- Možnost CNC obrábění i přesného vstřikování
- Konzistentní kvalita pro malé série a hromadnou výrobu
- Zařízení na výrobu polovodičů
- Lékařská zařízení a sterilizační systémy
- Vysokovakuové komory a komponenty
- Nové energetické, chemické a přesné přístroje
- Výrobky vyvážené do celého světa
- Slouží mezinárodním zákazníkům v odvětvích špičkových zařízení
- Zaměřte se na dlouhodobá, stabilní a spolehlivá těsnící partnerství
A1: CNC obrábění nevyžaduje žádné vlastní formy a poskytuje rychlejší časy obratu. Podporuje plně nestandardní vlastní rozměry a nabízí přísnější kontrolu napětí, dokonale se hodí pro vzorky, objednávky malých sérií a také vysoce přesné aplikace těsnění v polovodičových a lékařských oborech. Vstřikování je nákladově efektivní pro velkoobjemové objednávky standardních velikostí, i když jsou účtovány poplatky za formy a dodací lhůty jsou delší. Můžete sdílet své výkresy, množství objednávky a pracovní podmínky a my vám doporučíme nejvhodnější výrobní řešení.
A2: Žíhání se důrazně doporučuje pro těsnění nasazená ve vysokoteplotním, vakuovém nebo nepřetržitém tlakovém prostředí. Pro obecné aplikace při pokojové teplotě s nízkým tlakem lze proces vynechat, aby se snížily náklady na základě vašeho posouzení.
A3: Níže jsou uvedeny čtyři běžné základní příčiny:
① Drážky jsou navrženy tak, aby pasovaly na pryžové O-kroužky, což vede k nesprávným kompresním poměrům;
② Těsnění vynechávají zpracování žíháním a postupně se deformují, jak se za provozních podmínek uvolňuje zbytkové napětí;
③ Na těsnicích plochách jsou viditelné stopy po nástroji nebo otřepy;
④ Špatná přesnost obrábění drážek zařízení.
Poskytněte laskavě své provozní parametry a výkresy drážek a my problém analyzujeme a navrhneme cílená řešení.
A4: U scénářů s nepřetržitým silným nárazem a silnými vysokofrekvenčními vibracemi je zapotřebí pečlivé vyhodnocení. PEEK se vyznačuje vysokou tuhostí a zároveň nízkou elasticitou, takže funguje nejlépe pro statické těsnění. Pro silně vibrující prostředí doporučujeme jako alternativu optimalizovat struktury drážek nebo prozkoumat plněné modifikované třídy PEEK.
