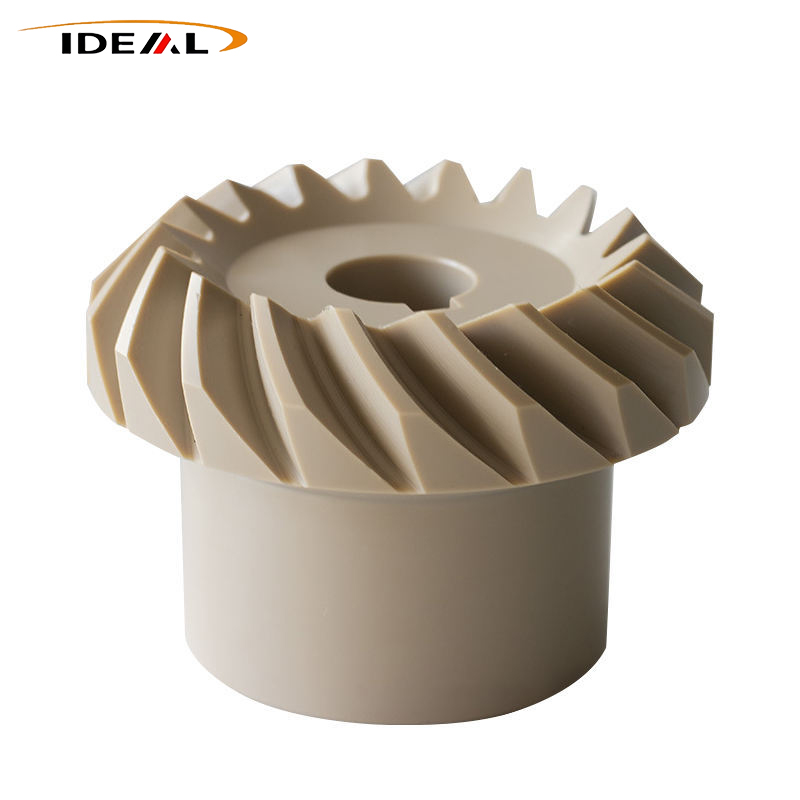

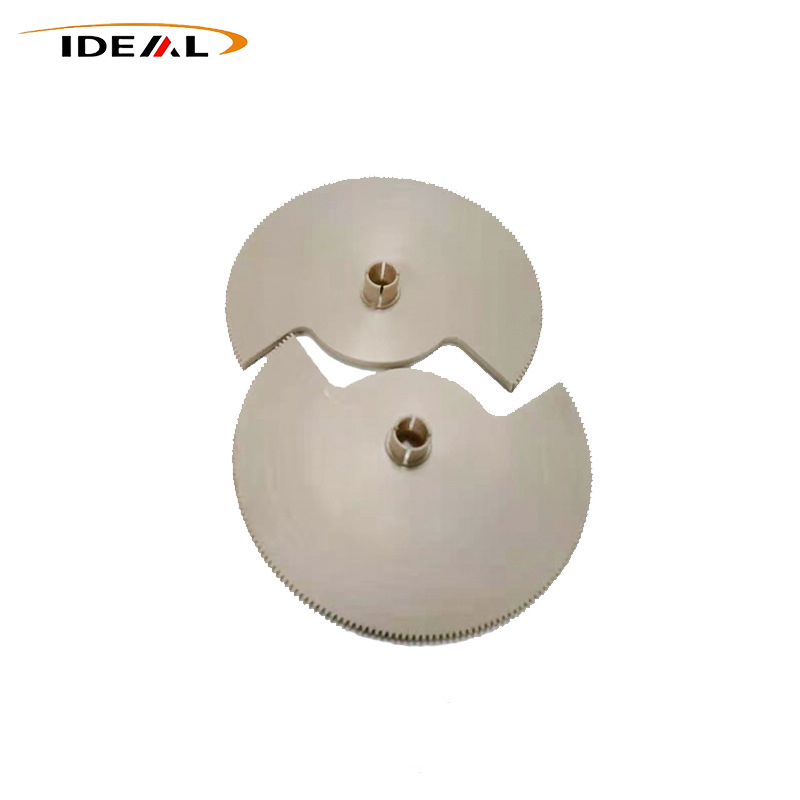

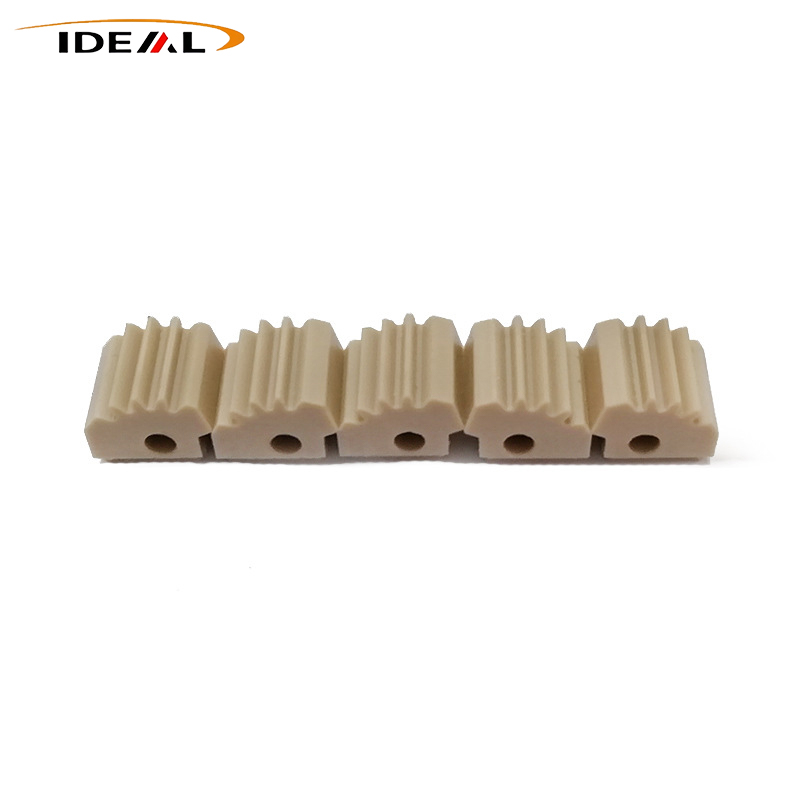

Ideální plastové vysoce výkonné pastorkové převody PEEK jsou malomodulové hnací ozubené kolo pro špičkové přesné převodové systémy. Jako hlavní komponenta vstupního výkonu ozubených sestav se běžně spojuje s většími ozubenými koly, šnekovými soukolími a spirálovými ozubenými koly pro snížení rychlosti, zvýšení rychlosti a přesné polohování. Miniaturní pastorková kola čelí častým cyklům záběru, což vyžaduje vynikající odolnost proti opotřebení, odolnost proti únavě a rozměrovou stabilitu.
Ozubená kola PEEK Pastorek nabízená výrobcem Ideal Plastic fungují jako hnací malé ozubené kolo uvnitř přesných převodových sad. Spolupracuje s velkými převody, šnekovými převody nebo šroubovými převody pro realizaci zpomalení, zrychlení a přesného polohovacího převodu.
Na rozdíl od velkorozměrových standardních ozubených kol se pastorková kola vyznačují malými moduly a jemnými profily zubů, přičemž podstupují mnohem více záběrových cyklů. Kladou tak vysoké požadavky na odolnost materiálu proti opotřebení, odolnost proti únavě a rozměrovou stálost.
1. Tradiční kovová pastorková kola: hlasitý chod, snadná koroze a velká setrvačnost otáčení
2. Nylonová / POM pastorková kola: špatná odolnost vůči vysokým teplotám, rychlé opotřebení a rychlá ztráta přesnosti
Díky vynikajícím komplexním vlastnostem polymeru PEEK řeší PEEK Pastorek Gear hlavní bolesti miniaturního vysokofrekvenčního přenosu. Podporuje dlouho tichý, bezúdržbový servis se stabilní přesností a stává se kritickou součástí upgradu pro přesnou automatizaci, robotické systémy a lékařská zařízení.
Výroba malomodulového pastorku PEEK je technicky náročná. Mezi běžné výrobní vady patří neúplné vyplnění kavity, deformace tvaru, zbytkové napětí a trhliny na kořenech zubu. Přijímáme dva nezávislé vyspělé procesy, které splňují různé požadavky na přesnost a objemy zakázek.
Výrobek překonává typické vady kovových, nylonových a POM miniaturních ozubených kol. S podporou 5osého CNC odvalování a vysokoteplotního vysokotlakého vstřikování poskytují dlouhodobě tichý, bezúdržbový a stabilně přesný provoz pro automatizaci, roboty a lékařské stroje v náročných pracovních podmínkách.
Tento proces je orientován na vysoce přesné zakázkové zakázky, zejména pro malomodulová nestandardní ozubená kola používaná v lékařských přístrojích a přesných výzkumných zařízeních.
1. Speciální miniaturní odvalovací frézy provádějí jemné řezání; rezervovaný přídavek na obrábění pro sekundární dokončování přísně kontroluje chybu profilu zubu a soustřednost.Optimalizováno pro hromadnou výrobu standardních pastorků PEEK.
Proti vysoké viskozitě PEEK a špatné tekutosti taveniny využíváme 360-400 °C přesnou plastifikaci, 160-180 °C vysokoteplotní tvarování formy, segmentované udržování tlaku a řízené chlazení. Tento proces efektivně řeší typické problémy při formování: nedostatečné vyplnění drobných zubních dutin, smršťovací dutiny, svarové linie a rozměrové odchylky. Výstupní pastorková kola mají rovnoměrnou hustotu, plné profily zubů a vynikající konzistenci vsázky.
Všechna hotová pastorková kola PEEK procházejí jemným leštěním povrchu zubů, kalibrací kruhovitosti, stabilizací napětí a celorozměrovou kontrolou. Přísné postupy kvality zajišťují hladký záběr, jednotné tolerance a spolehlivý dlouhodobý provozní výkon. GuangZhou IDEAL má více než 15leté zkušenosti s výrobou komponent PEEK. Naše dílna je vybavena několika 5osými obráběcími centry a CNC obráběcími stroji, které pokrývají zakázkové CNC zpracování a vývoj forem.
Optimalizovali jsme oba výrobní pracovní postupy:
1. Strana vstřikování: vysokoteplotní konstrukce horkého vtoku, pomalé segmentované plnění a gradientní vysokotlaké držení, řešící špatnou tekutost taveniny, nedoplnění mikrozubů, nerovnoměrné smrštění, excentricitu pastorku, deformaci a špatnou soustřednost.
2. Strana CNC obrábění: miniaturní odvalovací frézy se speciálním povlakem, nízkorychlostní řezání s řízenou teplotou plus 100% gradientní žíhání. Zabraňte tepelnému přilnutí frézy, zpětnému odpružení profilu zubů, otřepům, poškrábání kořenů a namáháním způsobenému zvětšení otvoru, posunu stoupání, nárůstu vůle a prokluzu převodovky.
|
Položka |
Podrobnosti |
|---|---|
| Název produktu | Ozubené kolo PEEK Pastorek |
| Materiál | Čistý PEEK, PEEK vyztužený skleněnými vlákny, PEEK vyztužený uhlíkovými vlákny, PEEK pro lékařské / potravinářské účely |
| Barva | Černá, béžová |
| Standardní moduly | 0,3, 0,5, 0,8, 1,0, 1,25, 1,5, 2,0 |
| Rozsah počtu zubů | 10T‑80T; extra malý / velký počet zubů přizpůsobitelný |
| Úhel tlaku | Standardní 20°; Speciální úhly 14,5°, 25° na vyžádání |
| Typy vnitřních otvorů | Kulatý otvor, otvor typu D, otvor pro pero, stupňovitý otvor; přizpůsobitelné |
| Rozsah vnějšího průměru | 3-80 mm |
| Přesnost obrábění | ±0,01 mm; ultra vysoká přesnost až ±0,005 mm |
| Vzorové zásady | K vyjednávání |
| Vlastní servis | Nestandardní modul, speciální počet zubů, tloušťka, excentrická struktura, podporována nepravidelná velikost |
PEEK Pastorek pracuje v náročných provozních podmínkách: vysokorychlostní rotace, časté záběry a vysoký třecí tlak jednotky. Celková přesnost, životnost, hlučnost a stabilita celého stroje silně závisí na výkonu pastorku.
PEEK se vyznačuje vynikající schopností proti tečení při vysokých teplotách. Při dlouhodobém vysokorychlostním záběru nebo ve stísněných horkých prostředích, jako jsou motorové kabiny a zařízení na výrobu topení, si pastorková kola zachovávají neporušené profily zubů, stabilní rozměr vrtání a rovnoměrnou rozteč zubů. Při dlouhodobém provozu zatíženém vysokou teplotou nedochází k žádnému přesnému odsazení nebo strukturálnímu uvolnění.
Díky vnitřnímu samomazání a nízkému koeficientu tření podporují pastorková kola PEEK suchý provoz s dlouhým cyklem bez přívodu oleje a odstraňují běžnou údržbu maziva. Při opakovaném start-stop a nepřetržitém záběru vytvářejí minimální abrazivní prach, snižují riziko zadrhnutí a postupného opotřebení a snižují náklady na mechanické poruchy a poprodejní údržbu.
Ve srovnání s kovovými pastorky dosahuje pastorek PEEK více než 70% snížení hmotnosti. Ultra nízká rotační setrvačnost výrazně snižuje zpoždění reakce start-stop a poskytuje citlivý dynamický pohyb. Splňuje požadavky na vysoce přesné dynamické řízení robotů, miniaturních servodílů a dolaďovacích zařízení, odstraňuje nedostatky kovových převodů včetně velké setrvačnosti, trhavého start-stopu, nepřesného mikronastavení a vysoké spotřeby energie.
PEEK má vysokou chemickou inertnost. Odolává dlouhodobé erozi motorovým olejem, chladicí kapalinou, kyselými a alkalickými rozpouštědly, vlhkým vzduchem a postřikem mořské soli. Na rozdíl od kovových převodů náchylných na korozi a běžných plastových převodů citlivých na vlhkost si pastorkové kolo PEEK udržuje stabilní výkon při chemickém zpracování, ochraně životního prostředí, námořních a dopravních pracovních scénářích.
Míra absorpce vody je nižší než 0,05 %, téměř neovlivňuje změny okolní vlhkosti. Při střídání za horka a za studena, ve vlhkých podmínkách a při dlouhodobém únavovém provozu zabraňuje otékání zubů, zasekávání převodů a zvětšování mezery v záběru. Přesnost přenosu zůstává konzistentní po celý servisní cyklus.
Optimalizovaný design oblouku u kořene zubu a profesionální stabilizace žíháním eliminují koncentraci vnitřního napětí a vytvářejí hustou jednotnou vnitřní strukturu. Při častém start-stop, vysokorychlostním vratném pohybu a okamžitých mechanických nárazech vykazuje pastorek PEEK vysokou strukturální tuhost a odolnost proti únavě. Praskání a lámání zubů se objevuje jen zřídka, což prodlužuje celkovou životnost převodových sestav.
Díky kombinaci odolnosti proti vysokým teplotám, vysoké odolnosti proti opotřebení pro časté záběry, bezúdržbového samomazání, lehké konstrukce s nízkou setrvačností, chodu s nízkou hlučností a stabilní rozměrové přesnosti se PEEK Pastorek Gears široce používají v kompaktních, lehkých, nepřetržitě běžících vysoce přesných mechanických zařízeních. Jsou ideální náhradou rychle se opotřebitelných, deformovatelných, hlučných miniaturních převodů z kovu / nylonu / POM.
· Zařízení pro průmyslovou automatizaci a přesná zařízení pro řízení pohybu
· Inteligentní roboty a automatizované mechanické systémy
· Vysoce kvalitní přesné lékařské vybavení
· Palubní jednotky automobilů a vozidel s novou energií
· Zařízení na výrobu přesné elektroniky a polovodičů
· Vysokoteplotní sušení, chemické zpracování a antikorozní zařízení na ochranu životního prostředí
GuangZhou IDEAL se zaměřuje na výzkum a vývoj a výrobu vysoce přesných převodových součástí vyrobených z vysoce výkonných technických plastů. Řešíme běžné problémy průmyslu miniaturních převodovek: neúplné vyplnění výlisku, deformace vyvolané napětím, přesné útlumy, rychlé opotřebení při častém záběru a nestabilní konzistence šarže.
· Kompletní výběr materiálu PEEK: čistý PEEK, vyztužený skelnými vlákny, vyztužený uhlíkovými vlákny, třídy pro lékařské a potravinářské účely, které se přizpůsobí různým drsným podmínkám (vysoké teploty, časté záběry, nízkohlučné, antikorozní, čisté prostory, projekty náročné na nízkou hmotnost).
· ISO standardizovaná výroba, kompletní exportně orientované certifikace a stabilní dodací cykly.
· Obsluhujte globální B2B průmyslové odběratele odolnými, cenově výhodnými pastorky PEEK na zakázku a hromadnou objednávkou.
· Zákazníci mohou poskytnout konstrukční výkresy, fyzické vzorky nebo parametry provozních podmínek pro řešení na míru a přesné nabídky.
Dostupné režimy spolupráce: přizpůsobení na základě výkresu, vývoj vzorků, 5osá CNC malosériová výroba, hromadná vstřikovací výroba, exportní objednávky OEM a ODM.
A1: Tradiční nylonová a POM pastorková kola mají omezenou tepelnou odolnost. Nad 100°C postupně měknou a silně se opotřebovávají. Častý provoz může způsobit zlomeninu zubu a rozšíření mezery v záběru, což má za následek selhání přesnosti.
Naproti tomu pastorkové ozubené kolo PEEK běží stabilně v nepřetržitém prostředí s vysokou teplotou 260 °C. Jeho vlastnosti proti tečení, únavě a odolnosti proti opotřebení výrazně převyšují běžné plasty a zajišťují vyšší přesnost stability a delší životnost pro miniaturní vysokofrekvenční přenosové systémy.
A2: Podporujeme nestandardní služby přizpůsobení v plném rozsahu. Na základě CAD výkresů zákazníků, fyzických vzorků a skutečných provozních parametrů můžeme vyvinout pastorková kola různých nestandardních modulů, speciálních počtů zubů, excentrických struktur a nepravidelných rozměrů. Podporujeme malosériové zpracování prototypů i velkoobjemovou hromadnou výrobu a spolupráci OEM/ODM.
