Těsnící kroužky PEEK

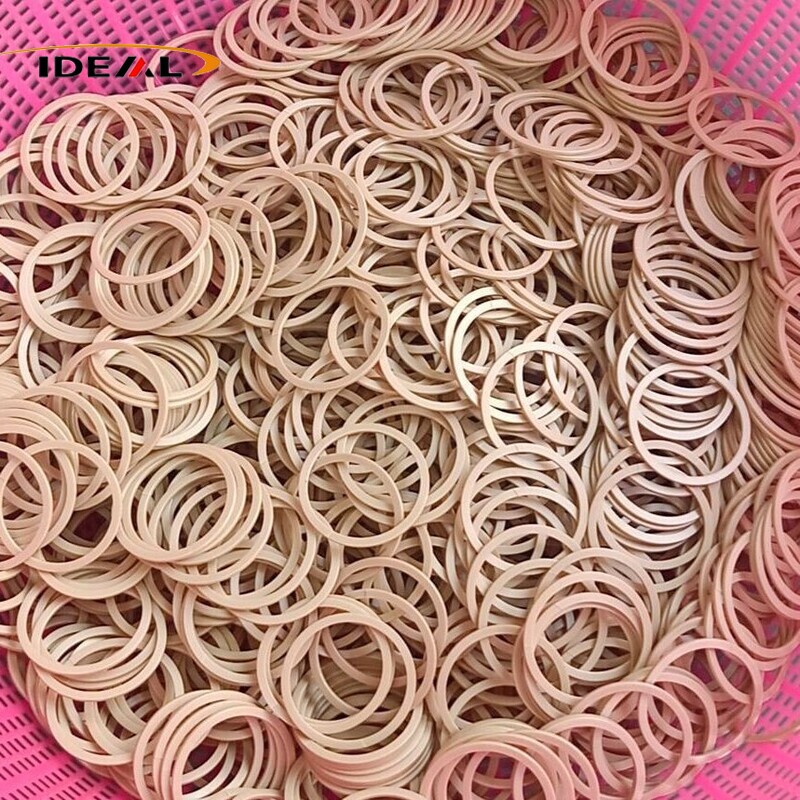

Těsnící kroužky PEEK nabízené firmouIdeální továrna na plastyjsou vysoce výkonné prstencové těsnicí a nosné komponenty vyrobené z materiálu na bázi polyetheretherketonu. Zákazníci je běžně používají jako vodicí kroužky, opěrné kroužky a opěrné kroužky proti vytlačování, které dokonale zapadají do dynamických i statických těsnicích drážek.

Tyto prstencové komponenty slouží k několika praktickým účelům najednou: k vedení pohybu, odolnosti proti abrazivnímu opotřebení, nesení konstrukčního zatížení a zabránění vytlačování těsnění. Jeden klíčový detail, který stojí za zmínku: téměř všechny samostatné polyetheretherketonové těsnící kroužky postrádají elastické vlastnosti vlastní pryži. Pro správný těsnicí výkon je třeba je sladit s pomocnými elastickými díly.

Při použití proti PTFE a nylonovým těsnicím kroužkům poskytují alternativy PEEK mnohem silnější odolnost proti tečení za extrémních pracovních podmínek: vysoké teplo, zvýšený tlak a korozivní chemické kapaliny. Účinně řeší opakující se průmyslové body bolesti pozorované u konvenčních těsnění, včetně deformace prouděním za studena, rozměrového posunu a předčasného rozpadu. Díky těmto spolehlivým vlastnostem jsou široce integrovány do těsnicích sestav pro prémiová průmyslová zařízení v mnoha odvětvích.

V reálném provozu působí polyetheretherketonové těsnící kroužky výhradně jako tuhé kluzné povrchy, které odolávají teplu, tření a deformaci při tečení. Veškeré tlakové předpětí potřebné pro účinné utěsnění pochází z vnějšího elastického materiálu, jako jsou O-kroužky a kovové pružiny. Tento základní rozdíl odlišuje polyetheretherketonové těsnicí kroužky zásadně od pevných pryžových těsnicích kroužků.

Klasifikace podle konstrukčního návrhu

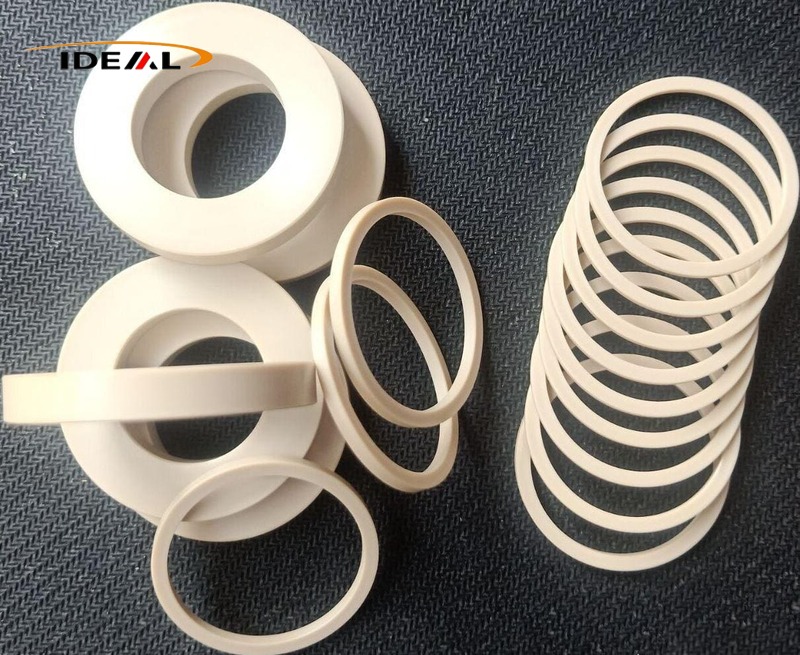

Záložní kroužky PEEK

Ve vysokotlakém prostředí jsou elastické těsnicí kroužky snadno vtlačeny tekutým médiem do malých montážních mezer v těsnicích drážkách. Toto nepřetržité stlačování nakonec způsobí střihové roztržení elastomeru.

Opěrné kroužky PEEK jsou instalovány jako pevná bariéra a brání vytlačení O-kroužků do mezer. Toto nastavení zvyšuje celkový jmenovitý tlak celého těsnicího systému a výrazně prodlužuje životnost spárovaných O-kroužků.

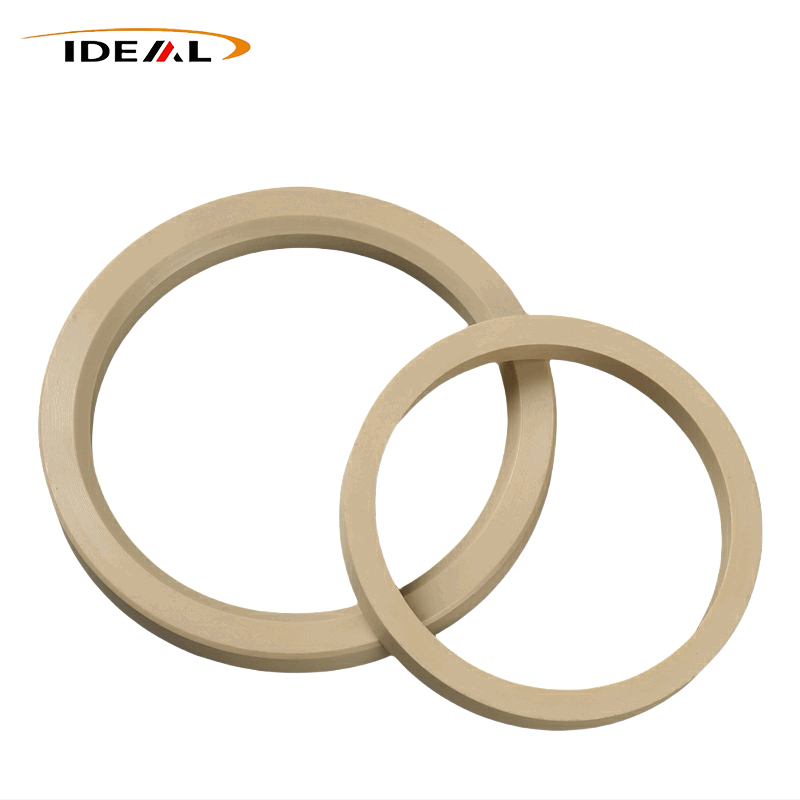

Vodicí kroužky PEEK / Opěrné kroužky odolné proti opotřebení

Tyto kroužky, namontované na pístech a pístních tyčích pro vratný nebo rotační pohyb, absorbují boční zatížení a udržují přesné axiální vyrovnání. Zabraňují přímému kontaktu kov na kov mezi mechanickými součástmi, vyrovnávají radiální výchylku generovanou během provozu zařízení a chrání vnitřní těsnicí prvky před poškozením způsobeným nerovnoměrným bočním zatížením.

Specifikace produktu

Výkon produktu

Polyetheretherketonové těsnicí kroužky, navržené pro dynamické rotační a vratné těsnicí body, si udržují stabilní rozměry při kolísání tlaku a teploty. Vestavěné vlastnosti proti tečení a studenému toku zabraňují trvalé deformaci tvaru během cyklického pohybu. Díky vlastnostem nízkého tření odolávají opakovaným mechanickým nárazům a poskytují stálou odolnost proti opotřebení.

Na rozdíl od pružných pryžových těsnění, která se spoléhají na elastický odskok, se těsnící kroužky PEEK vyznačují vysokou strukturální tuhostí, která podporuje přesné polohování pro dynamické mechanické těsnící struktury.

1. Konzistentní těsnící rozhraní

Při nepřetržitém střídavém zatížení a teplotních výkyvech se materiál vyhýbá trvalé deformaci. Udržuje těsnicí rozhraní dobře namontovaná během dlouhých provozních cyklů, ideální pro rotující hřídele a těsnicí sestavy s lineárním pohybem.

2. Snížené dynamické opotřebení

Přirozené charakteristiky nízkého tření minimalizují opotřebení spojovacího materiálu. U zařízení s častým relativním pohybem tyto těsnicí kroužky omezují tvorbu částic a přizpůsobují se bezolejovým pracovním podmínkám obvyklým v automatizaci a lékařských zařízeních.

3. Odolnost vůči mírným chemickým médiím

PEEK si zachovává stabilní fyzickou formu při kontaktu s hydraulickými médii, řeznými kapalinami a mírně korozivními roztoky. Degradace a bobtnání jsou zřídka spouštěny neoxidačními chemickými činidly, vybavením pro kontrolu kapalin pracujícím ve středně agresivním prostředí.

Kompozitní kluzné kroužky PEEK

Tyto kluzné prvky jsou navrženy pro kombinované konfigurace těsnění včetně stupňovitých těsnění a kluzných kroužků a vždy pracují ve spojení s elastomery s O-kroužky.

O-kroužky poskytují konzistentní předpínací sílu, zatímco kluzné povrchy PEEK jsou v přímém kontaktu s procesními kapalinami a třecími protějšky. Mají na starosti odolnost proti kluznému opotřebení a zadržování tekutin. Takové produkty jsou široce používány u vysokotlakých vratných hydraulických válců a rotačních těsnicích sestav.

Provozní principy

1. Statický těsnící mechanismus

Po namontování do určených drážek se elastické součásti (ve většině případů O-kroužky) stlačí a vytvoří radiální sílu předpětí. Tato stálá síla přitlačuje těsnicí kroužek PEEK pevně k protilehlé těsnicí ploše, buď k vnější ploše hřídele nebo vnitřní stěně válce.

S precizně opracovanými čelními plochami těsně přiléhají kroužky PEEK, aby vyplnily mikroskopické mezery a zablokovaly únik kapaliny. Jak vnitřní tlak média stoupá, je na těsnicí kroužek vyvíjen větší tlak. Kontaktní tlak mezi lícujícími povrchy se odpovídajícím způsobem zvyšuje, což umožňuje tlakem aktivované samoutahovací těsnicí vlastnosti.

2. Dynamický těsnící mechanismus (vratný a rotační pohyb)

Elastické díly nepřetržitě vydávají stabilní tlak předpětí, přičemž těsnící kroužek PEEK neustále pevně přilne k pohyblivým dosedacím plochám.

Tlak systémové kapaliny působí na zadní stranu každého kroužku PEEK. Vytlačuje těsnicí břit směrem ven, aby zvýšil kontaktní specifický tlak, čímž vytváří udržitelný samoutahovací těsnící účinek.

3. Princip činnosti pružinou poháněných těsnicích kroužků PEEK

Posuvná skořepina PEEK ve tvaru U obsahuje uvnitř kovovou pružinu. Po instalaci se stlačená pružina roztáhne směrem ven, aby podepřela posuvný kroužek PEEK v otevřeném stavu, čímž vytvoří počáteční kontaktní předpětí pro utěsnění.

Po delším provozu dojde ke kolísání teplot a menšímu abrazivnímu opotřebení. Vnitřní pružina se postupně odskakuje, aby kompenzovala rozměrové odchylky, a stabilní těsnící kontaktní tlak lze udržovat během celého servisního cyklu.

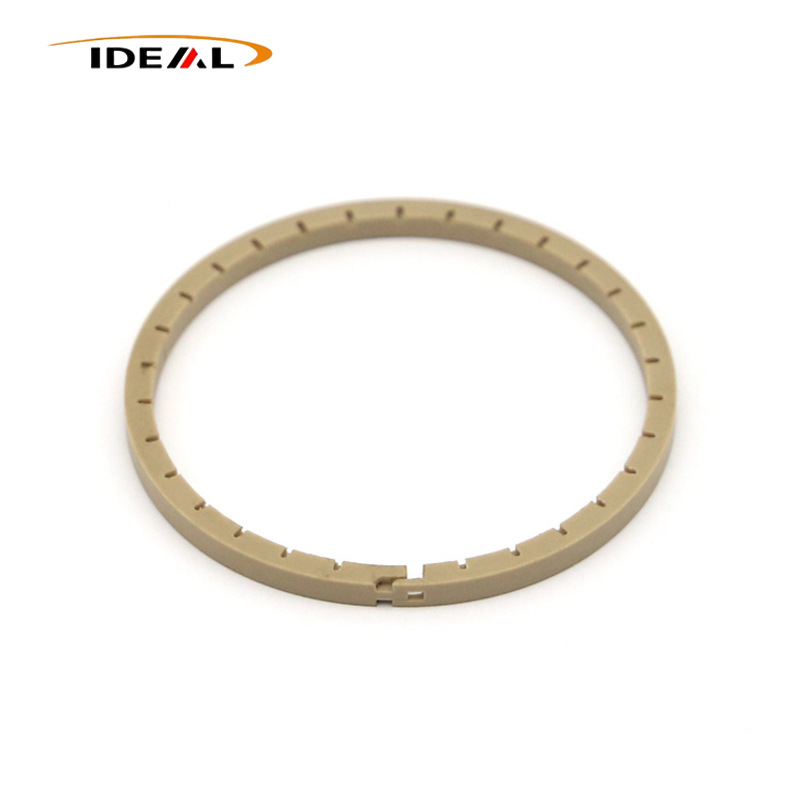

4. Mechanismus dělených zářezových těsnicích kroužků PEEK

Dělené řezy jsou určeny výhradně pro zjednodušení montáže do těsnicích drážek.

Spirálové zářezy:Po sestavení a stlačení se dvě strany spirálového řezu posunou proti sobě a zcela se uzavřou. Cesty netěsností jsou do značné míry eliminovány, takže tento návrh je vhodný pro vysokotlaké scénáře vyžadující téměř nulový únik kapaliny.

Rovné řezy a jednoduché úhlové řezy:V poloze zářezu po instalaci zůstávají nepatrné únikové mezery. Tyto styly nejsou použitelné pro vysokotlaké dynamické těsnění vyžadující celkovou nulovou netěsnost.

Z tohoto důvodu zůstávají spirálové dělené kroužky nebo pevné jednodílné neproříznuté kroužky nejlepší volbou pro vysokotlaké dynamické těsnicí aplikace.

Aplikační scénáře

Díky kombinovaným silným stránkám odolnosti proti tečení, tepelné stabilitě, chemické inertnosti a odolnosti proti oděru jsou polyetheretherketonové těsnící kroužky široce používány pro prémiová průmyslová zařízení pracující za vysokého tepla, intenzivního tlaku, korozivního prostředí a ultračistého pracovního prostředí.

Zařízení pro hydraulické kapaliny

Aplikuje se do těsnicích drážek vysokotlakých hydraulických válců, servoventilů a ventilových rozvodů jako opěrné kroužky nebo opěrné kroužky. Účinně blokují vytlačování způsobené vysokým tlakem kapaliny a prodlužují servisní cyklus odpovídajících těsnících součástí. Pro obousměrné tlakové podmínky lze tyto kroužky instalovat na obě strany sestavy těsnění.

Hardware pro těžbu ropy a zemního plynu

Běžně se montuje na vrtací nástroje a těsnící sestavy ústí vrtu. V konfrontaci s extrémním teplem, vysokým tlakem a korozívními olejo-plynovými médii, jejich silná odolnost proti tečení zaručuje stabilní dlouhodobý provoz. Pevné nerozdělené integrované kroužky se důrazně doporučují pro provozní podmínky při velmi vysokém tlaku.

Zařízení pro zpracování polovodičů

Používá se na vakuové komory a ventily procesního plynu. Neplněná původní třída PEEK je zde povinná pro ultranízké odplyňování, které chrání těsnění FFKM/O-kroužky. Varianty PEEK plněné uhlíkem jsou pro takové aplikace zcela zakázány.

Zařízení na zpracování chemických kapalin

Instaluje se na konektory reaktoru a potrubí vysokotlakého filtru. Tyto kroužky si udržují stabilní výkon při vystavení kyselinám, zásadám a různým organickým rozpouštědlům.

Nový energetický sektor

Vhodné pro těsnění vysokotlaké kapaliny na vodíkových energetických ventilech a testovacích zařízeních pro skladování energie.

Letecký a kosmický průmysl a přesné lékařské nástroje

Ideální pro sestavy kapalinových ventilů vystavené širokému teplotnímu rozsahu a opakovaným sterilizačním cyklům, které vyžadují přísné standardy čistoty.

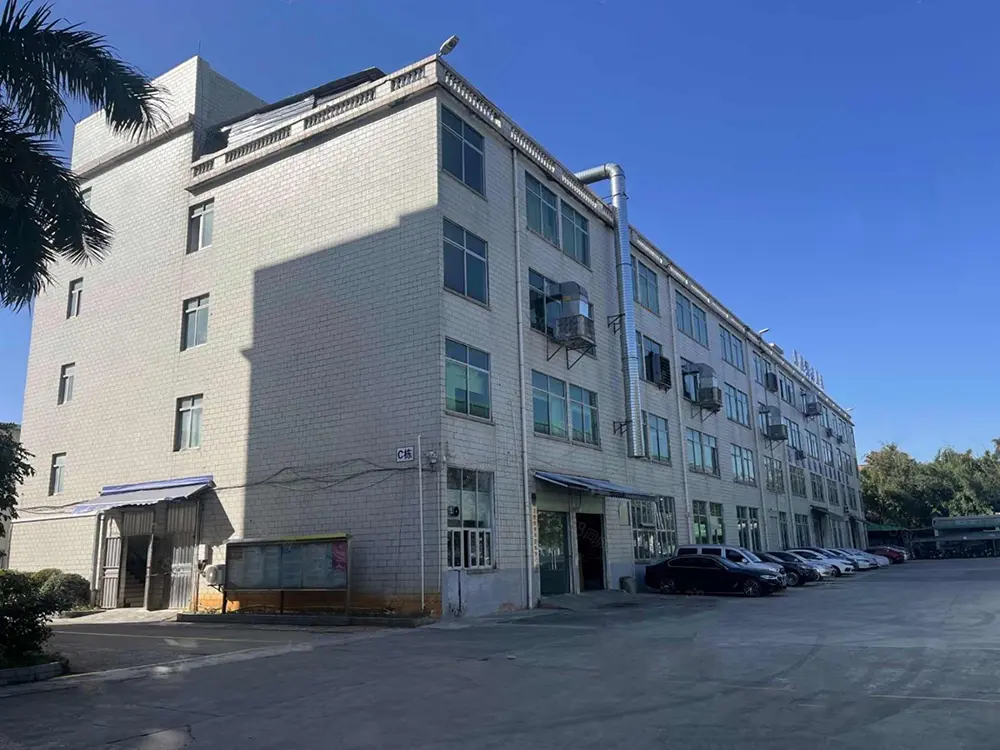

Úvod do továrny

1. Naše hlavní pozice

- Zaměřeno na vysoce výkonné těsnící kroužky PEEK pro kritická průmyslová zařízení

- Specializace na zakázkový design a stabilní sériovou výrobu

- Cíl: vyřešit poruchy těsnění, které standardní produkty nemohou vyřešit

2. Problémy, které řešíme pro zákazníky

- Těsnění se vytlačuje nebo praskne pod vysokým tlakem

- Deformace, deformace nebo netěsnost při zvýšených teplotách

- Koroduje nebo bobtná v chemických kapalinách

- Při vratném / rotačním pohybu se rychle opotřebovává

- Nekonzistence rozměrů způsobující selhání sestavy

- Neplánované prostoje a vysoké náklady na údržbu

3. Proč mají naše těsnění PEEK lepší výkon

- Kontrolujeme zbytkové napětí, plochost a krystalizační smrštění – klíčové faktory, které většina dodavatelů ignoruje

- Naše těsnění zůstávají stabilní při vysoké teplotě a vysokém tlaku

- Žádná rychlá deformace, žádné prosakování, žádné poškrábání na spárovaných plochách

- Delší životnost a méně přerušení údržby

4. Výroba a kontrola kvality

- Dva spolehlivé procesy: přesné CNC obrábění a přesné vstřikování

- Povinné žíhání pro všechna těsnění PEEK pro stabilizaci rozměrů

- Kompletní kontrola kvality od materiálu po hotový výrobek

- 100% vizuální a rozměrová kontrola před dodáním

5. Výhody materiálu a výkonu

- Přizpůsobitelné složení materiálů pro:

 - odolnost proti opotřebení

 - odolnost proti korozi

 - izolační výkon

- Stabilní v dynamických pracovních podmínkách (rotační / vratné)

- Vynikající chemická kompatibilita a strukturální stabilita

6. Hlavní aplikace

- Hydraulické systémy

- Automatické výrobní zařízení

- Stroje na kontrolu lékařských tekutin

- Přesné přístroje a průmyslová automatizace po celém světě

7. Naše síla

- Profesionální výrobce plastových těsnících komponentů

- Zralé zkušenosti se zpracováním PEEK

- Stabilní kvalita, spolehlivé dodávky, globální servis

- Dlouhodobý partner pro průmyslové zákazníky vyžadující vysoce výkonná těsnění

Často kladené otázky

Otázka 1: Závisí těsnicí výkon těsnicích kroužků PEEK (Polyether Ether Ketone) na přirozenou elasticitu samotného materiálu PEEK?

A1: Ne. PEEK se může pochlubit vysokou tuhostí a téměř žádnou elasticitou. Veškeré tlakové předpětí potřebné pro těsné utěsnění je zajištěno O-kroužky nebo kovovými pružinami. PEEK slouží výhradně jako odolný kluzný povrch, který odolává opotřebení a chemické erozi.

Q2: Bude se těsnicí výkon plastových těsnicích kroužků PEEK neustále zlepšovat, když se zvyšuje pracovní tlak?

A2: V rozumném rozsahu tlaku samoutahovací mechanismus zvyšuje kontaktní tlak a zvyšuje těsnicí účinky. Jakmile tlak překročí jmenovitý práh, těsnění se vytlačí a poškodí bez správně namontovaných opěrných kroužků, což okamžitě vede k úplnému selhání těsnění.

Otázka 3: Může produkt fungovat nezávisle, aby bylo dosaženo účinného utěsnění?

A3: Ve většině provozních podmínek fungují jako pevné nosné a ochranné komponenty. Postrádají vnitřní elasticitu a musí být sestaveny vedle elastických těsnění, jako jsou O-kroužky, aby vytvořily kompletní těsnicí systém.

Q4: Jsou těsnicí kroužky PEEK plněné uhlíkovými vlákny přijatelné pro polovodičové vybavení?

A4: Nedoporučuje se vůbec. Uhlíková plniva s sebou nesou riziko uvolňování plynů a kontaminace částicemi. Pro prostředí výroby polovodičů je povolen pouze čistý neplněný materiál PEEK.
