Inženýři, kteří specifikují vyztužené polyetheretherketonové (PEEK) trubky, stojí před okamžitým rozhodnutím: jaký typ vyztužení vlákny udrží součást při životě v terénu. Neplněný PEEK bez námahy zvládá vysoké teplo a agresivní chemikálie. Ale při vysokém trvalém zatížení nebo extrémních teplotách surový plast teče. Přidáním vláken zastavíte tento rozměrový posun. Výběr se téměř vždy zužuje na 30 % uhlíkových vláken (CF30) nebo 30 % skelných vláken (GF30). Špatná volba znamená předčasné opotřebení spojovacích dílů, neočekávané elektrické zkraty nebo katastrofální tepelnou degradaci.
Vy upřesnětePEEK trubka vyztužená uhlíkovými vláknykdyž aplikace zahrnuje pohyblivé části, kluzné tření nebo přísný požadavek na rozptyl statické elektřiny. Uhlíková vlákna působí jako mikroskopické suché mazivo. Také odvádějí teplo z kontaktního povrchu a zabraňují lokálnímu roztavení nebo deformaci při velkém zatížení.
Specifikujte PEEK GF30, když potřebujete maximální elektrickou a tepelnou izolaci v čistě statické, konstrukční aplikaci. Sklo je vysoce abrazivní. Pokud použijete trubku GF30 jako ložisko nebo pouzdro proti ocelové hřídeli, skleněná vlákna rychle rozžvýkají spojovací kov. CF30 šetří kovovou hřídel při zachování strukturální tuhosti plastové části.
Důvod, proč neplněný PEEK funguje tak dobře, spočívá v jeho specifické molekulární struktuře. Vyznačuje se střídajícími se aromatickými kruhy a etherovými vazbami. Éterové vazby poskytují molekulární flexibilitu a dodávají plastu jeho vlastní houževnatost a odolnost proti nárazu. Aromatické kruhy poskytují extrémní tuhost a tepelnou stabilitu. Toto nastavení mu dává skvělou tepelnou odolnost a navíc přesné vyvážení houževnatosti a tuhosti. Pod teplem nebo tlakem se PEEK snadno nekroutí a dobře odolává opakovanému namáhání.
PEEK také spoléhá na vysoce semikrystalickou strukturu. Udržuje úroveň krystalinity kolem 25 % až 35 %, což mu pomáhá udržet jeho mechanické vlastnosti nedotčené, i když teploty stoupají k bodu tání. Přesné tepelné řízení během vytlačování zajišťuje, že se polymerní řetězce skládají do těchto vysoce uspořádaných krystalických struktur. Pokud výrobce zchladí extrudovanou trubku příliš rychle, plast zůstane amorfní, změní se na průsvitný a ztratí svou chemickou odolnost a pevnost při vysokých teplotách.
Když tuto matrici spojíte s nasekanými uhlíkovými nebo skleněnými vlákny, přerušíte úhledné skládání polymerních řetězců, ale získáte pevnou vnitřní konstrukci. Polymerová matrice přenáší aplikované napětí přímo na mnohem pevnější a tužší vlákna. To omezuje pohyb polymerních řetězců, zastavuje tečení a dramaticky zvyšuje pevnost v tahu. Snižuje také koeficient lineární tepelné roztažnosti (CLTE) na úroveň, která se těsně shoduje s hliníkem nebo ocelí, což inženýrům umožňuje navrhovat lisované spoje kov-plast s pevnou tolerancí, které se neuvolní, když se sestava zahřeje.
Přidání uhlíkových vláken není lineární upgrade. Existuje strmý trest ve vyrobitelnosti. Jak se obsah vláken zvyšuje, viskozita taveniny plastových hrotů stoupá. V extrudované trubce mají tato vlákna tendenci se zarovnávat ve směru toku, což znamená, že trubice vyvíjí neuvěřitelnou pevnost v tahu podél své délky, s mírně nižší pevností podél osy obruče.
10% uhlíková náplň poskytuje mírný nárůst tuhosti a zároveň udržuje index toku taveniny dostatečně vysoký pro složité, tenkostěnné výlisky. Zůstává relativně snadno obrobitelný a odolává křehkému lámání.
Zvýšení obsahu uhlíkových vláken na 30 % představuje průmyslový standard. Vyvažuje masivní nárůsty pevnosti v tahu s přijatelnou obrobitelností. Tento poměr poskytuje strukturální integritu potřebnou pro vysokotlaké aplikace, aniž by zcela obětovala přirozenou tuhost plastu.
Při 40% karbonové výplni dosáhnete maximální tuhosti. Kompromisem je extrémní viskozita během výroby. Vytlačování nebo vstřikování 40% CF trubek vyžaduje přesnou regulaci teploty, aby se zabránilo vzniku dutin. Výsledný materiál je vysoce křehký. Obrábění 40% CF PEEK vyžaduje nástroje z polykrystalického diamantu (PCD), protože standardní karbidové stopkové frézy ztratí svou řeznou hranu během několika minut při řezání tohoto objemu abrazivního uhlíku.
Nenaplněný PEEK má teplotu tepelného zkreslení (HDT) kolem 152 °C. Přidejte 30 % uhlíkových nebo skleněných vláken a HDT vyskočí na 315 °C. Oba plněné materiály snadno zvládnou extrémní okolní teplo.
Divergence spočívá v elektrických drahách. PEEK je přirozeně vysoce účinný izolant. Přidání skelného vlákna to tak udržuje a zachovává vysoký objemový odpor. Přidání uhlíkových vláken drasticky snižuje jeho objemový odpor. CF30 je ze své podstaty antistatický. Úpravou uhlíkové matrice mohou výrobci vyrobit antistatický válec z PEEK nebo plně vodivou trubici PEEK. Pokud vaše palivové potrubí nebo součást leteckého průmyslu potřebuje bezpečně uzemnit statický náboj, uhlíková vlákna jsou povinná. Skleněné vlákno zachytí tento náboj, dokud nevybuduje dostatečné napětí k oblouku, což může způsobit katastrofické selhání v těkavých prostředích.
Tribologie – studium tření a opotřebení – je místo, kde se CF30 a GF30 oddělují výhradně na základě jejich fyzické interakce s protilehlými povrchy.
| Materiálová varianta | Dynamický koeficient tření (vs ocel) | Profil proti opotřebení povrchu | Tepelná vodivost |
|---|---|---|---|
| Nevyplněný PEEK | 0,30 - 0,40 | Nízká (neabrazivní) | Nízký (izolátor) |
| PEEK CF30 | 0,15 - 0,20 | Velmi nízká (samomazná) | Vysoká (odvádí teplo) |
| PEEK GF30 | 0,40 - 0,55 | Vysoká (Vysoce abrazivní) | Nízký (izolátor) |
Při dynamickém zatížení ničí nahromaděné teplo plasty. Každý polymer má limit tlaku a rychlosti (PV). Pokud se plast posune za tuto hranici, nemůže dostatečně rychle odvádět třecí teplo, což vede k rychlému roztavení a selhání součásti. CF30 vyniká v ložiscích, těsněních a těsnicích kroužcích, protože uhlíková vlákna fungují jako tepelné vedení, odvádějí teplo z třecího rozhraní a rozptýlí ho skrz tělo trubky.
Uhlíková vlákna působí také jako pevné mazivo. Jak se PEEK mikroskopicky opotřebovává, zanechává na spojovaném povrchu tenký tribologický film uhlíku, čímž se v průběhu času dále snižuje koeficient tření.
Skleněná vlákna dělají pravý opak. Jsou to tepelné izolátory, což znamená, že třecí teplo zůstává zachyceno v kontaktním bodě a snižuje efektivní PV limit součásti. Horší je, že obnažená mikroskopická skleněná vlákna působí jako brusný papír. Při dynamickém zatížení trubka GF30 agresivně skóruje a opotřebovává kovovou hřídel, na které jede. Pro statické distanční prvky použijte sklo. Použijte uhlík na vše, co se hýbe.
Inženýři specifikují tyto trubky na základě ekologických extrémů, které ničí standardní technické plasty, jako je Delrin nebo Nylon.
V leteckých aplikacích je volba materiálu řízena snížením hmotnosti. Obrobená trubka z uhlíkových vláken nahrazuje hliník a titan v palivových systémech, drakech dronů a konstrukčních distancích. Výrazně snižuje hmotnost a zároveň odolává agresivním leteckým kapalinám, hydraulickým olejům a leteckému palivu.
V lékařské oblasti musí PEEK trubice pro lékařské nástroje přežít stovky cyklů ve vysokoteplotním parním autoklávu bez degradace, deformace nebo ztráty rozměrové stability. Varianty plněné uhlíkem poskytují vysokou tuhost potřebnou pro chirurgické zaměřovací vodiče, endoskopické rukojeti a komponenty vnější fixace.
Energie a pobřežní vrtné operace se spoléhají naPEEK plněný extrudovaným uhlíkempro hlubinné kabelové protokolovací nástroje a pouzdra senzorů. Materiál přežije trvalé vystavení kyselému plynu (H2S), extrémnímu hydrostatickému tlaku a okolní teplotě přesahující 200 °C hluboko pod zemí.
Vytlačování plněného PEEK je notoricky obtížné. Vlákna se mohou během fáze tání shlukovat a vytvářet suchá místa, zóny bohaté na pryskyřici nebo dutiny skryté uvnitř stěny trubky. 1 mm dutina ve stěně trubky PEEK působí jako silný koncentrátor napětí. Při cyklickém zatěžování nebo vysokém hydrostatickém tlaku se z této dutiny šíří mikrotrhliny, dokud se díl zcela neodstřihne. Vzhledem k tomu, že uhlíkem plněný PEEK je černočerný a zcela neprůhledný, nemůžete vizuálně zkontrolovat vnitřek na tyto vady.
Aby byla zaručena strukturální integrita, spoléhá výroba na nejvyšší úrovniDetekce defektů řízená umělou inteligencí. Tento proces spojuje ultrazvukové akustické skenování nebo pokročilé rentgenové zobrazování s algoritmy strojového učení. Identifikuje mikrodutiny, aglomeraci vláken a změny soustřednosti v reálném čase, když trubka opouští vytlačovací hubici. Systém okamžitě mapuje akustické odrazy na velikosti fyzických defektů, čímž eliminuje ohrožené části potrubí před jejich odesláním. Zachycení těchto vnitřních defektů zaručuje, že konečná obrobená stěna trubky neselže pod tlakem na poli.
Specifikace správné polymerní směsi je k ničemu, pokud konečná geometrie vyžaduje příliš mnoho následného zpracování. PEEK je drahá surovina. Nákup masivní tyče a její opracování z 80 % na třísky ničí rozpočet vašeho projektu a plýtvá cenným časem na CNC stroji. Získávání trubek téměř čistého tvaru drasticky snižuje výrobní náklady a plýtvání materiálem.

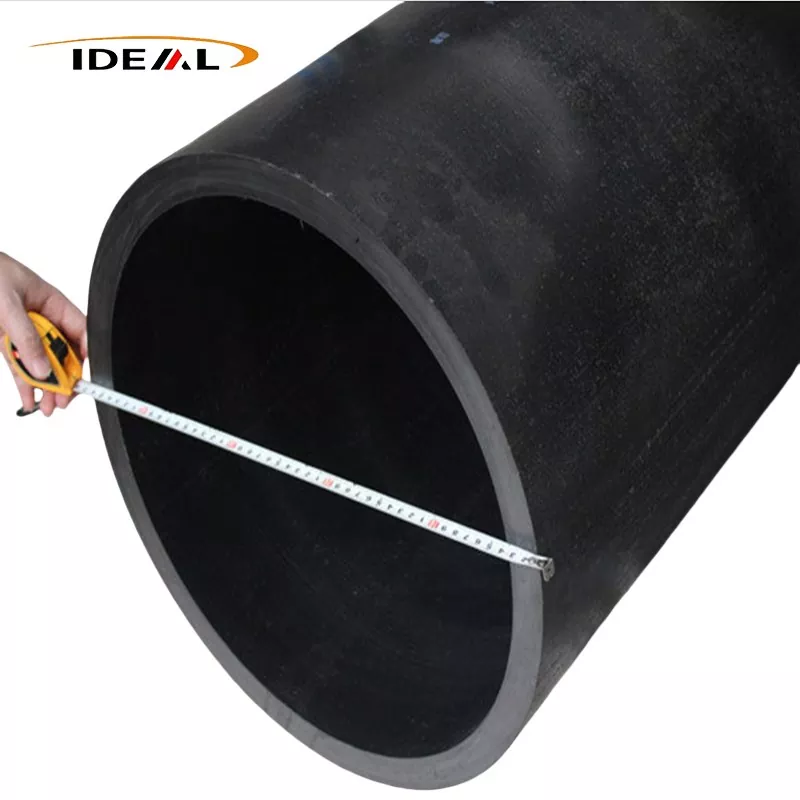

Jako specializovaná továrna Guangzhou Ideal Plastic provozuje specializované linky pro vytlačování, vstřikování a CNC obrábění speciálně pro vysokoteplotní technické plasty. VyrábějíPEEK trubky plněné uhlíkovými vláknys mírou plnění uhlíkem v rozmezí od 10 % do 40 %. Zařízení vytlačuje masivní profily a zpracovává vlastní rozměry v rozmezí od 15 mm do 458 mm přes specifikace vnitřního a vnějšího průměru.
Všechny materiály jsou podpořeny řízením kvality ISO9001 spolu s certifikacemi REACH a RoHS. To zajišťuje plnou shodu pro globální dodavatelské řetězce v oblasti letectví, lékařství a přesné výroby. Přizpůsobením správné míry plnění uhlíkem vytlačování téměř čistého tvaru získáte přesné mechanické vlastnosti, pro které jste navrhli, dodávané v geometrii, která minimalizuje vaši režii při obrábění.
