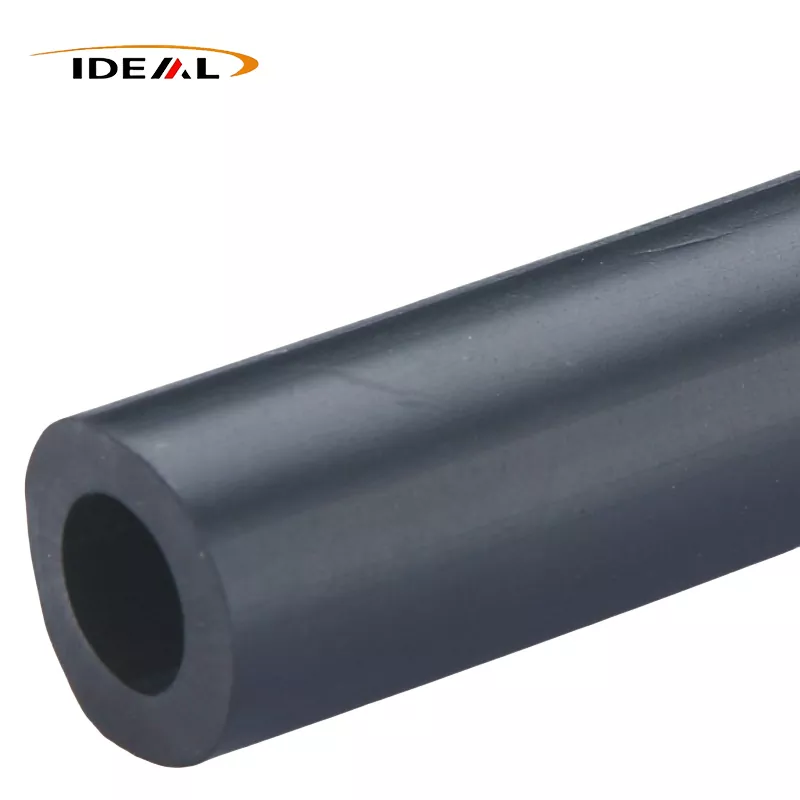

PEEK trubky vyztužené uhlíkovými vláknyjsou praktickou volbou, když standardní PEEK trubka potřebuje větší tuhost, rozměrovou stabilitu, nosnost nebo statickou kontrolu. Ideal Plastic vyrábí černé trubky PEEK plněné uhlíkovými vlákny s obsahem uhlíkových vláken od 10 % do 40 %, možnosti LCF a SCF, uvedené rozsahy vnitřního a vnějšího průměru, délky 1 000 mm nebo 3 000 mm a tolerance až ± 0,02 mm.
Správná třída se nevybírá pouze podle procenta uhlíku. Specifikace ovlivňuje délka vlákna, geometrie stěny, provozní teplota, podmínky opotřebení, elektrické požadavky a konečné rozměry. Začněte se zatěžovacím stavem a výkresem, poté si vyžádejte cenovou nabídku podle definovaného materiálu a požadavku na kontrolu.
Když jsou trubice PEEK plněné uhlíkovými vlákny tou správnou volbou
Čistý PEEK již poskytuje užitečnou kombinaci teplotní schopnosti, chemické odolnosti, chování při opotřebení a rozměrové stability. Přidání uhlíkových vláken mění rovnováhu směrem k tuhosti a podpoře zatížení. To je důležité u trubky používané jako ložiskové pouzdro, izolační nebo vodicí prvek, konstrukční průchod, válečková nebo převodová část nebo jiný polotovar, který musí držet tvar pod napětím.
Uhlíková vlákna obvykle stojí za zvážení, když se čistá PEEK trubice příliš prohýbá, roztahuje se za okénko uložení nebo se opotřebovává rychleji, než aplikace umožňuje. Může také pomoci v systémech citlivých na statickou elektřinu. Ideal Plastic uvádí objemový odpor tak nízký jako1 × 10³ Ω·cmpro řadu materiálů PEEK plněných uhlíkovými vlákny, ale požadovaný elektrický výkon by měl být potvrzen pro přesnou jakost, obsah vláken, geometrii a zkušební metodu.
Nepovažujte trubici naplněnou uhlíkem za automatickou náhradu každého dílu PEEK. Uhlíkové vlákno může ovlivnit obrobitelnost, vzhled povrchu, anizotropii a elektrické chování. Pokud trubka musí zůstat vysoce izolující, pokud je velmi hladký kontaktní povrch kritický, nebo pokud je součást vystavena chemické směsi, na kterou se nevztahují stávající údaje, požádejte před objednáním o revizi konkrétní třídy.
Pro zatěžovací stav vyberte Obsah uhlíkových vláken a Třída vlákna
Jaké 10% až 40% změny uhlíkových vláken v PEEK
Ideal Plastic nabízí nastavitelný obsah uhlíkových vláken od 10 % do 40 %. Obecně platí, že zvýšení úrovně plniva posouvá kompozit směrem k větší tuhosti a podpoře zatížení a zároveň činí výběr materiálu citlivějším na směr zpracování a okolní design. Nejvyšší procento není automaticky nejlepší hodnotou: u málo zatížené trubky může být zbytečné a může zkomplikovat obrábění nebo požadavky na povrch.
Specifikujte výsledek, který potřebujete, než abyste požadovali pouze „uhlíkem naplněný PEEK“. Užitečné vstupy zahrnují radiální zatížení, axiální zatížení, nepodporované rozpětí, teplotní rozsah, rychlost posuvu, spojovací materiál, pracovní cyklus, chemická média a to, zda musí trubka rozptýlit statický náboj. Ideal Plastic uvádí hodnoty tuhosti v rozsahu 8 až 12 GPa pro svou nabídku PEEK vyztuženou uhlíkovými vlákny. S tímto sortimentem zacházejte jako s návodem na úrovni produktu, nikoli jako s náhražkou datového listu specifického pro jakost nebo ověření návrhu.
Možnosti trubek LCF, SCF a CF30 PEEK
Třída vlákna ovlivňuje více než označení. LCF znamená dlouhé uhlíkové vlákno; SCF znamená krátké uhlíkové vlákno. Delší vlákna mohou být užitečná tam, kde je prioritou účinnost vyztužení a tuhost, zatímco směsi s krátkými vlákny mohou být vhodnější pro konvenční zpracování a detailně opracované profily. Skutečný výsledek závisí na orientaci vlákna, podmínkách lisování nebo vytlačování, tloušťce stěny a obrábění.
„CF30“ běžně označuje směs PEEK s přibližně 30 % uhlíkových vláken, ale označení by mělo být potvrzeno dodavatelem. Zeptejte se, zda je uvedená trubka CF30 PEEK LCF nebo SCF, jaká tolerance platí po obrobení a které údaje o vlastnostech patří k této přesné směsi. Tím se zabrání běžné chybě při nákupu: porovnání dvou materiálů podle procenta uhlíku při přehlédnutí různých tvarů vláken a výrobních postupů.
Před objednáním si ověřte rozměry trubky, trubky, profilu a obrobeného materiálu
Zadejte vnější průměr, vnitřní průměr, tloušťku stěny, délku, toleranci a povrchovou úpravu
„PEEK trubka“ a „PEEK trubka“ se často používají zaměnitelně při vyhledávání dodavatelů, ale nabídka stále potřebuje přesnou rozměrovou definici. Uveďte vnější průměr (OD), vnitřní průměr (ID), tloušťku stěny nebo její výpočet, délku řezu, množství, toleranci, koncový stav a požadavek na povrchovou úpravu. Uveďte, zda jsou rozměry dodávány jako vytlačované, řezané nebo opracované.
Ideal Plastic uvádí standardní délky 1 000 mm a 3 000 mm a uvedenou toleranci ± 0,02 mm pro trubky PEEK vyztužené uhlíkovými vlákny. Potvrďte, které rozměry tato tolerance pokrývá. Pevná tolerance vnějšího průměru automaticky neznamená, že ID, soustřednost, přímost nebo pravoúhlost konce nese stejnou toleranci.
Použijte kontrolu rozměrů na základě výkresu, abyste předešli chybám přizpůsobení
Odešlete výkres, když trubka zapadne přes hřídel, do pouzdra nebo do sestavy těsnění nebo ložiska. Označte kritické funkce namísto spoléhání se na katalogový popis. Recenze by měla zahrnovat:
- limity OD a ID, včetně požadované tloušťky stěny;
- soustřednost, přímost a přípustná oválnost tam, kde na nich závisí montáž;
- délka řezu, pravoúhlost konce, zkosení, drážky, otvory nebo jiné opracované detaily;
- kvalita materiálu, konstrukce LCF nebo SCF a procento uhlíkových vláken;
- metoda kontroly, plán odběru vzorků, balení a dokumentace.
U vlastních rozměrů trubek PEEK z uhlíkových vláken je obvykle užitečnější kontrola výkresu, než žádat pouze o nejbližší jmenovitou velikost. Odhaluje rizika lícování před výrobou a poskytuje dodavateli jasný základ pro nástroje, obrábění a kontrolu.
Publikované údaje o výkonu a limity srovnání
Ideal Plastic uvádí pro informace o produktu PEEK vyztužené uhlíkovými vlákny teplotu tepelného ohybu nad 315 °C a teplotu nepřetržitého používání až 260 °C. Tyto údaje znamenají odolnost vůči vysokým teplotám, ale neznamenají, že trubice může nést své maximální mechanické zatížení nepřetržitě při 260 °C. Zatížení, tloušťka stěny, doba expozice, koncentrace napětí a montáž – to vše ovlivňuje použitelnou návrhovou teplotu.
Stejná opatrnost platí pro odolnost proti opotřebení a chemickou odolnost. PEEK plněný uhlíkem je určen pro náročné podmínky tření, opotřebení, zatížení a chemické expozice, ale výkon závisí na protilehlém povrchu, tlaku, rychlosti, mazání, teplotě a skutečné koncentraci chemikálií. Prohlášení o chemické kompatibilitě pro PEEK by nemělo být považováno za schválení pro každou směs rozpouštědel, procesní kapalinu nebo teplotní cyklus.
Použijte publikované hodnoty k zúžení výběru materiálu a poté ověřte přesnou třídu. Vyžádejte si datový list, vzorek nebo revizi aplikace, pokud je důsledek selhání vysoký. Ideal Plastic uvádí, že jsou k dispozici bezplatné vzorky, které mohou podpořit kontrolu lícování nebo řízený test prototypu před větší objednávkou.
Aplikace pro vysokoteplotní, proti opotřebení, chemické a statické řídicí systémy
Trubky PEEK z uhlíkových vláken jsou silným kandidátem pro průmyslové systémy, které kombinují teplo s mechanickou potřebou. Mezi typické oblasti hodnocení patří:
- Nosné nebo převodové díly:uhlíkové vlákno může zvýšit tuhost a snížit průhyb ve srovnání s běžným čistým PEEK.
- Sestavy zaměřené na opotřebení:kompozit je vhodný pro aplikace zahrnující tření a opotřebení, ale spojovací materiál a poměr tlak-rychlost stále vyžadují revizi.
- Vysokoteplotní hadice:uvedená hodnota 260 °C pro nepřetržité použití a HDT nad 315 °C poskytují výchozí bod pro tepelné stínění, nikoli úplný návrhový limit.
- Komponenty chemického procesu:posuďte konkrétní médium, koncentraci, teplotu a dobu expozice, spíše než se spoléhat na slovo „chemicky odolný“.
- Zařízení citlivé na statickou elektřinu:uvedený nízký objemový odpor může být relevantní tam, kde záleží na ztrátě náboje; potvrďte požadavky na uzemnění a elektrické zkoušky pro hotový díl.
Uhlíkové vlákno je také často srovnáváno se skleněným vláknem. Lepší volba závisí na cílových vlastnostech: uhlíkem plněný PEEK se obecně volí, když je důležitější tuhost, hmotnost, chování při opotřebení nebo elektrický rozptyl, zatímco konečné rozhodnutí vyžaduje srovnatelné údaje o jakosti spíše než samotné názvy plniv.
Vyžádejte si ověřenou cenovou nabídku z uhlíkových vláken PEEK od Ideal Plastic
Pošlete Ideal Plastic výkres nebo jasnou specifikaci pro váštrubky PEEK vyztužené uhlíkovými vlákny. Zahrňte aplikační teplotu, zatížení, podmínky tření nebo opotřebení, chemická média, požadavek na kontrolu statické elektřiny, vnější průměr, vnitřní průměr, délku, toleranci, množství a cíl dodávky.
Vyžádejte si cenovou nabídku, abyste identifikovali procento uhlíkových vláken, konstrukci LCF nebo SCF, použitelné rozměrové tolerance, kontrolní dokumenty, dostupnost vzorků a zda je díl dodáván jako trubka nebo je dokončen obráběním. Ideal Plastic dodává polotovary a opracované profily PEEK z Guangzhou v Číně, včetně trubek a zakázkových komponentů, se standardními nebo zakázkovými dodacími lhůtami pro mezinárodní zákazníky.
Pro první kontrolu použijtevlastní stránka s nabídkou trubek PEEK z uhlíkových vlákena přiložte výkres. Ověřená revize třídy a rozměrů obvykle ušetří více času než výběr nominální trubky CF30 a oprava lícování po výrobě.
