Moderní strojírenství neustále hledá materiály, které vyvažují mechanickou stabilitu, tepelnou odolnost a chemickou kompatibilitu v náročných provozních prostředích. Mnoho průmyslových pracovních postupů posouvá konvenční polymery a dokonce i kovové součásti za hranice jejich bezpečného výkonu, což vede inženýry k hodnocení pokročilých tvarů polotovarů pro zakázkové díly.Plastové tyče PEEKslouží jako základní výchozí bod pro výrobu zakázkových součástí bez složitých lisovacích cyklů.
Obsah (kliknutím na každou položku přejdete na odpovídající sekci)
- 1. Základy materiálu jádra za vysoce výkonným polotovarem z polymeru
- 2. Klíčová provozní prostředí, kde pokročilý polymerní materiál překonává tradiční materiály
- 3. Srovnávací přehled mezi materiálem na bázi PEEK a jinými běžnými technickými substráty
- 4. Jak různé složení materiálů utvářejí výsledky výkonnosti komponent
- 5. Praktické pokyny pro pracovní postupy obrábění a výroby
- 6. Často kladené otázky týkající se vysoce výkonných polymerových tyčinek
1. Základy materiálu jádra za vysoce výkonným polotovarem z polymeru

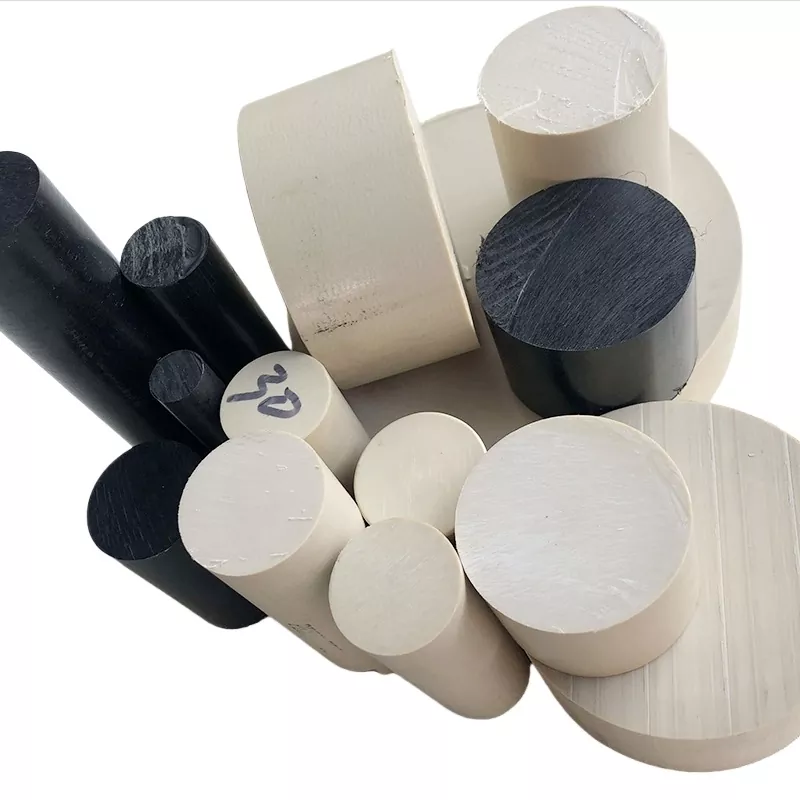

Polyetheretherketon patří do rodiny semikrystalických vysokoteplotních termoplastů vytvořených z pevných aromatických molekulárních řetězců. Tyto vnitřní chemické struktury vytvářejí vlastní odolnost proti tepelnému průrazu, hydrolytickému poškození působením páry a napadení většinou organických a anorganických chemikálií. Polotovary tyčí jsou vyráběny technikou extruze nebo lisování, přičemž každá metoda vytváří jemné rozdíly ve vnitřní struktuře zrna a rozměrové konzistenci napříč velkorozměrovými velikostmi polotovaru. Strojírny dostávají plné válcové tyče jako surový vstupní materiál a geometrie každého finálního dílu se objevuje spíše subtraktivními výrobními procesy než tvarováním uvnitř uzavřených forem.
1.1 Základní fyzikální a chemické vlastnosti
Široká sada materiálových charakteristik definuje, jak se součásti chovají po obrobení z polymerové tyče. Schopnost nepřetržité provozní teploty umožňuje trvalý provoz v prostředích dosahujících 250 stupňů Celsia, zatímco krátkodobé teplotní výkyvy mohou tolerovat i vyšší špičkové teploty bez okamžitého kolapsu konstrukce. Mechanická pevnost zůstává do značné míry zachována i při zvýšených úrovních tepla, což je vlastnost, která odděluje tuto skupinu polymerů od mnoha konkurenčních technických plastů, které s rostoucí teplotou rychle ztrácejí tuhost. Odolnost proti hydrolýze umožňuje opakované vystavení cyklům horké páry, což je kritická vlastnost pro zařízení, která musí projít pravidelnými sterilizačními postupy v lékařských, farmaceutických a potravinářských pracovních postupech.
- Výjimečná odolnost vůči širokému spektru kyselin, zásad a sloučenin organických rozpouštědel
- Vlastní zpomalovač hoření s nízkými emisemi kouře během spalování
- Nízké odplyňovací vlastnosti, díky nimž je kompatibilní s provozními podmínkami vakuové komory
- Udržuje mechanickou výkonnost po opakovaném vystavení zdrojům gama a rentgenového záření
- Vlastnosti samomazného povrchu snižují opotřebení na protilehlých pohyblivých kontaktních plochách
Další kritickou vlastností je rozměrová stabilita. Koeficienty tepelné roztažnosti zůstávají poměrně nízké, takže hotové díly odolávají výraznému posunu tvaru i při cyklování mezi chladnými okolními podmínkami a provozními stavy s vysokou teplotou. Tato kvalita nabývá na důležitosti pro přesné sestavy, kde úzké toleranční mezery musí zůstat stabilní v různých tepelných scénářích. Je důležité poznamenat, že vlastnosti materiálu se liší v závislosti na tom, zda složení používá primární pryskyřici, plniva ze skleněných vláken, přísady uhlíkových vláken nebo vnitřní směsi pevných maziv, přičemž každá modifikace posouvá vlastnosti směrem ke specifickým aplikačním prioritám.
2. Klíčová provozní prostředí, kde pokročilý polymerní materiál překonává tradiční materiály
Průmyslové přijetí v reálném světě se šíří napříč mnoha vertikálními sektory, přičemž každý výkres těží z různých podmnožin celkového portfolia materiálů. Letecké systémy oceňují lehké alternativy ke kovovému hardwaru, které přežijí podmínky nízkého tlaku a širokého kolísání teplot. Výroba lékařských nástrojů využívá biokompatibilní třídy, které vydrží opakované sterilizační cykly bez degradace povrchu. Zařízení na výrobu polovodičů upřednostňují možnosti materiálů s nízkou kontaminací pro součásti nástrojů a přípravků uvnitř výrobních linek v čistých prostorách. Zařízení pro chemické zpracování hledá součásti, které odolávají kontaktu s korozivními procesními kapalinami bez postupné chemické degradace.
2.2 Pohyblivé mechanické sestavy a tribologické aplikace
Ložiska, pouzdra, kluzná vedení a těsnicí prvky představují některé z nejběžnějších hotových dílů vyrobených z vysoce výkonného polymerového tyčového materiálu. Když systémy běží bez mazání na bázi oleje, samomazné polymerové povrchy minimalizují nárůst třecího tepla a snižují míru opotřebení povrchu. To je zvláště cenné pro výrobní prostředí, kde nelze tolerovat znečištění mazivy, jako je výroba potravin nebo farmaceutické linky. Kovové součásti ložisek vyžadují průběžnou údržbu domazáváním a unikající maziva riskují kontaminaci toků produktů, což vytváří rizika shody pro regulované výrobní operace.
V sestavách zařízení souvisejících s ropou a plynem se musí komponenty vyrovnat s kombinovanými kolísáním tlaku, chemickým vystavením a teplotním rozdílem. Díly obráběné zPlastové tyče PEEKdokáže udržet stabilní funkci uvnitř těchto náročných montážních sestav s povrchem pod vrtem a odolat degradaci, která by rychle ovlivnila běžné polymerové alternativy. Ne každá aplikace je automaticky vhodná; konstrukční týmy musí stále provádět řádné ověřovací testy, které zohledňují přesné rozsahy tlaku, složení chemických médií a vzorce cyklického zatížení přítomné uvnitř každého jedinečného nastavení systému.
| Kategorie aplikace | Primární požadované materiálové vlastnosti | Příklady hotových typů součástí |
|---|---|---|
| Lékařské a biologické vybavení | Biokompatibilita, odolnost vůči sterilizaci, nízká toxicita | Rukojeti nástrojů, vnitřní části chirurgických nástrojů, kusy zkušebních přípravků |
| Hardware pro chemické zpracování | Široká chemická odolnost, hydrolytická stabilita | Vnitřní součásti ventilů, těsnicí kroužky čerpadla, vložky armatur |
| Letecké konstrukční dílčí součásti | Lehká mechanická retence při vysoké teplotě | Zakázková distanční pouzdra, nekritické pomocné díly ovladače |
| Polovodičové nástroje pro čisté prostory | Nízký odvod plynů, odolnost vůči tvorbě částic | Manipulační přípravky na destičky, vodítka transportního mechanismu |
3. Srovnávací přehled mezi materiálem na bázi PEEK a jinými běžnými technickými substráty
Pracovní postupy výběru materiálů vždy zahrnují přímé srovnání s konkurenčními kandidátskými materiály. Mnoho konstruktérů přirozeně zvažuje možnosti včetně nylonu, POM, PTFE a různých skupin kovových slitin. Každý materiál má svou vlastní sadu silných stránek a inherentních omezení a žádný materiál neposkytuje dokonalý výkon ve všech možných dimenzích hodnocení. Nylon nabízí atraktivní ceny a dobrou obrobitelnost, ale při vystavení vysokým teplotám dochází k výrazné ztrátě pevnosti a absorbuje vlhkost, která mění rozměrovou přesnost. PTFE poskytuje vynikající chemickou odolnost, ale má relativně nízkou strukturální tuhost a vysokou tendenci k tečení při trvalém mechanickém zatížení.
Kovy, jako je nerezová ocel, poskytují extrémní mechanickou pevnost, přesto zvyšují hmotnost sestav, za určitých chemických podmínek podléhají korozi a vyžadují složitější pracovní postupy obrábění. Cenná nabídka vysoce výkonného polymerního materiálu se objevuje, když se současně překrývá několik náročných požadavků: zvýšené provozní teploty plus chemické vystavení plus potřeba kluzného chování s nízkým třením plus kontrolovaná hmotnost. I přes tyto výhody by inženýři nikdy neměli považovat tento polymerní roztok za univerzální náhradu. Situace zahrnující extrémně vysoké mechanické zatížení přesahující prahové hodnoty výtěžnosti polymeru budou stále vyžadovat kovovou konstrukci.
Při specifickém hodnocení formátů tyčového materiálu vstupuje do úvahy také vyrobitelnost. Extrudované polymerové tyče umožňují relativně rychlé subtraktivní obrábění pro malosériové zakázkové série dílů.Plastové tyče PEEKodstranit požadavek na drahé nástroje pro vstřikovací formy, když objemy projektů zůstávají nízké, což dává vývojářům hardwaru flexibilitu při opakovaném opakování geometrií součástí bez velkých počátečních investic do infrastruktury pevných nástrojů. Tato výhoda podporuje vývoj hardwaru ve fázi výzkumu, přestavby specializovaných zařízení a velkoobjemové projekty průmyslových komponent.
4. Jak různé složení materiálů utvářejí výsledky výkonnosti komponent
Výrobci dodávají několik různých druhů tohoto polymerního materiálu, modifikovaného různými systémy plniv, aby posunuly výkonnostní profily směrem k prioritám cílených aplikací. Panenská neplněná pryskyřice poskytuje maximální chemickou odolnost a biokompatibilitu, díky čemuž je výchozím bodem pro scénáře v oblasti medicíny a kontaktu s těžkými chemikáliemi. Varianty vyztužené skelnými vlákny získávají zlepšenou tuhost a rozměrovou stabilitu, ideální pro konstrukční součásti vystavené statickému trvalému zatížení. Třídy plněné uhlíkovými vlákny zvyšují odolnost proti opotřebení a tepelnou vodivost, dobře se hodí pro tribologické scénáře s dynamickým třením. Speciální namíchané třídy obsahují aditiva grafitu a PTFE pro další snížení koeficientů tření pro kluzná rozhraní při běhu nasucho.
Každý přídavek plniva přináší kompromisy, které musí konstrukční týmy pečlivě zvážit. Přidání vláknitých výztuh může mírně snížit chemickou odolnost ve srovnání s čistým přírodním pryskyřičným materiálem. Plniva mohou také vytvářet abrazivní charakter na protilehlých protilehlých plochách, což se stává důležitým při spárování s měkkými kovovými kontaktními partnery. Dokumenty materiálových specifikací od výrobců materiálů podrobně popisují tyto posuny vlastností a křížové odkazy na hodnoty datového listu se seznamy požadavků projektu představují kritickou fázi v procesech kvalifikace materiálu. Uspěchaný výběr jakosti bez kontroly těchto kompromisních detailů často vytváří problémy s výkonem na místě, kterým se dá předejít, jakmile hotové součásti vstoupí do provozu.
Pro technické týmy je užitečné vytvořit kontrolní seznamy požadavků uvádějící teplotní hranice, typy chemických médií, režimy mechanické zátěže (statické versus cyklické), podmínky tření, čistotu nebo pravidla biologické kompatibility před uzamčením konečných rozhodnutí o jakosti materiálu. Tento strukturovaný přístup snižuje riziko odběru vizuálně podobného tyčového produktu, který postrádá potřebné vlastnosti složení pro cílové provozní podmínky.Plastové tyče PEEKjsou dostupné napříč těmito různými rodinami modifikovaných pryskyřic, takže práce na specifikaci přesahuje jen výběr samotného názvu základního polymeru.
5. Praktické pokyny pro pracovní postupy obrábění a výroby
Dokonce i vynikající vlastnosti základního materiálu mohou být narušeny nevhodnými postupy obrábění. Strojaři pracující s vysokoteplotním termoplastickým tyčovým materiálem musí přizpůsobit parametry nástrojů ve srovnání s obráběním kovů nebo měkčích komoditních plastů. Geometrie řezného nástroje, řezné rychlosti, nastavení rychlosti posuvu a řízení odvodu tepla – to vše ovlivňuje kvalitu konečného hotového dílu. Nadměrný vývin tepla během řezných operací může způsobit roztavení povrchu, nahromadění vnitřního zbytkového napětí nebo rozměrový posun po obrábění. Nezbytností zůstávají ostré řezné nástroje; matné břity nástroje vytvářejí nadměrné třecí teplo a špatnou kvalitu povrchu na obrobcích z polymeru.
5.1 Správa zbytkového napětí a chování po obrábění
Lisovaný tyčový materiál a extrudovaný tyčový materiál zobrazují různé profily vnitřního napětí. Dodavatelé materiálů aplikují procesy řízeného žíhání, aby se snížilo vnitřní pnutí v surovém tyčovém materiálu před expedicí. Agresivní vysokorychlostní obrábění však může přinést nové lokalizované koncentrace napětí uvnitř hotových dílů. U součástí, které pracují v přísných rozměrových tolerancích, mohou řízené tepelné cykly odlehčení napětí po obrábění zmírnit riziko pomalého posunu rozměrů po uvedení dílů do provozu. Výrobní týmy by měly nahlédnout do průvodní dokumentace pro obrábění vydané výrobci materiálů pro podrobná doporučení parametrů.
Pečlivou pozornost si zaslouží i zajištění obrobků. Příliš agresivní upínací síla může vyvolat stopy tlakového napětí a skrytou vnitřní deformaci v polymerových polotovarech. Konstrukce přípravku by měla distribuovat upínací tlak na širší kontaktní plochy, kdykoli je to možné. Mezi osvědčené pracovní postupy obrábění také patří umožnění stabilizace obráběných součástí při okolní teplotě před provedením závěrečných rozměrových kontrolních měření. Teplotní gradienty mezi teplem obráběcího procesu a prostředím při pokojové teplotě dočasně změní geometrii součásti a produkují zavádějící naměřené hodnoty, pokud jsou součásti měřeny ihned po dokončení řezných operací.
6. Často kladené otázky týkající se vysoce výkonných polymerových tyčinek
Mohou součásti vyrobené z tohoto polymeru nepřetržitě přežít opakované cykly parní sterilizace?
Vhodné nové formulace udržují mechanickou integritu ve velkém počtu cyklů parního autoklávu. Třídy modifikované výplní vyžadují individuální ověření. Materiálové listy uvádějí ověřené počty cyklů pro každý konkrétní druh produktu určený pro pracovní postupy náročné na sterilizaci.
Odolává tento polymerní materiál všem známým chemickým látkám?
Zatímco spektrum chemické odolnosti je velmi široké, určitá koncentrovaná silná oxidační činidla budou stále degradovat materiál v průběhu času. Vždy porovnejte tabulky chemické kompatibility s přesným složením procesních kapalin, provozní teplotou a dobou expozice.
Je každá varianta tyčového materiálu vhodná pro prostředí výroby polovodičů v čistých prostorách?
Ne všechny třídy se kvalifikují. Pro nasazení v čistých prostorách musí být explicitně vybrány varianty materiálu s nízkým únikem plynu a tvorbou částic. Standardní plněné druhy mohou uvolňovat nežádoucí částice v citlivých výrobních prostorech.
Jaké kvality povrchové úpravy lze dosáhnout CNC obráběním polymerových tyčí?
Přesné obrábění s ostrými nástroji může poskytnout jemné povrchové úpravy. Konečná dosažitelná kvalita povrchu závisí na stavu nástroje, parametrech rychlosti posuvu a zvolené jakosti materiálu. Další kroky leštění mohou dále zušlechtit povrchy pro speciální požadavky.
Věda o materiálech pokračuje v rozšiřování praktických hranic pro pokročilé nasazení termoplastů v komplexních průmyslových systémech. Konstrukční týmy získávají významnou výhodu tím, že se naučí nejen hlavní silné materiály, ale také související limity, kompromisy a správná pravidla manipulace při výrobě.Ideální plastpodporuje inženýrské týmy při práci se specifikací materiálů, porovnáváním jakostí a ověřováním aplikací pro vysoce výkonné polymerní komponenty v mnoha průmyslových oblastech. Každá jedinečná systémová výzva vyžaduje promyšlené vyhodnocení materiálu před finální implementací hardwaru.
