Krátká odpověď: vyberte trubku PEEK plněnou uhlíkovými vlákny, když přidaná tuhost a rozměrová stabilita ospravedlňují její kompromisy
Trubky PEEK jsou duté polotovary používané tak, jak jsou dodávány nebo zpracovány do dílů, jako jsou pouzdra, manžety, těsnění, součásti ventilů a izolační tělesa. Uhlíkové vlákno se přidává, když neplněný PEEK neposkytuje dostatečnou tuhost, rozměrovou kontrolu nebo odolnost proti deformaci při mechanickém a tepelném zatížení.
To nedělá z materiálu plněného uhlíkem automatickou prémiovou volbu. Může být méně shovívavý než panenský PEEK, tvrdší na řezné nástroje a elektricky odlišný. Správné rozhodnutí závisí na směru zatížení, teplotě, chemické expozici, protilehlých plochách, elektrických požadavcích a množství materiálu, který očekáváte odebrání. GuangZhou Ideální nabídkyPEEK trubky plněné uhlíkovými vláknys nastavitelným obsahem uhlíkových vláken od 10 % do 40 %; jako běžně používaný poměr společnost označuje 30 %.
Trubky, trubky a trubky mohou popisovat stejný polotovar, ale rozměry musí být uvedeny jednoznačně
V katalozích polymerů jsou „PEEK trubka“, „PEEK trubice“ a „PEEK trubice“ často používány zaměnitelně. Kupující by neměli předpokládat, že se tyto podmínky řídí konvencemi pro kovové potrubí. Dodavatel může popisovat tlustostěnný obráběcí polotovar spíše než tlakově dimenzovanou linku určenou k přepravě kapaliny po instalaci.
Objednávku by měl řídit nákupní výkres, nikoli podstatné jméno. Pokud se jedná o tlakovou službu, samotné rozměry polotovaru nestanoví tlakovou kapacitu. Hotová geometrie, spoje, teplota, média, historie zatížení a použitelná konstrukční norma – to vše vyžaduje samostatnou technickou kontrolu.
Definujte vnější průměr, vnitřní průměr, tloušťku stěny, délku a přídavek na obrábění na kótovaném výkresu
Uveďte vnější průměr, vnitřní průměr a délku a poté zjistěte, zda je každá hodnota nominální, vyrobena nebo požadovaná po obrábění. Zahrňte soustřednost, přímost, zaoblení, povrchovou úpravu a koncový stav tam, kde ovlivňují hotový díl. Obecná plus nebo mínus tolerance průměru neřídí soustřednost vrtání k vnějšímu průměru.
Ponechte dostatečný přídavek na obrábění, aby bylo možné vyčistit povrch a opravit očekávané zkreslení, ale ne tolik, aby náklady na materiál a doba obrábění zbytečně stoupaly. Tenké dokončené stěny vyžadují zvláštní pozornost: tlak ve sklíčidle, řezné teplo a zbytkové napětí mohou vrtat po opuštění stroje.
Publikované rozsahy velikostí a toleranci ±0,02 mm považujte za tvrzení pro objasnění, nikoli za záruky pro každou kombinaci ID/OD

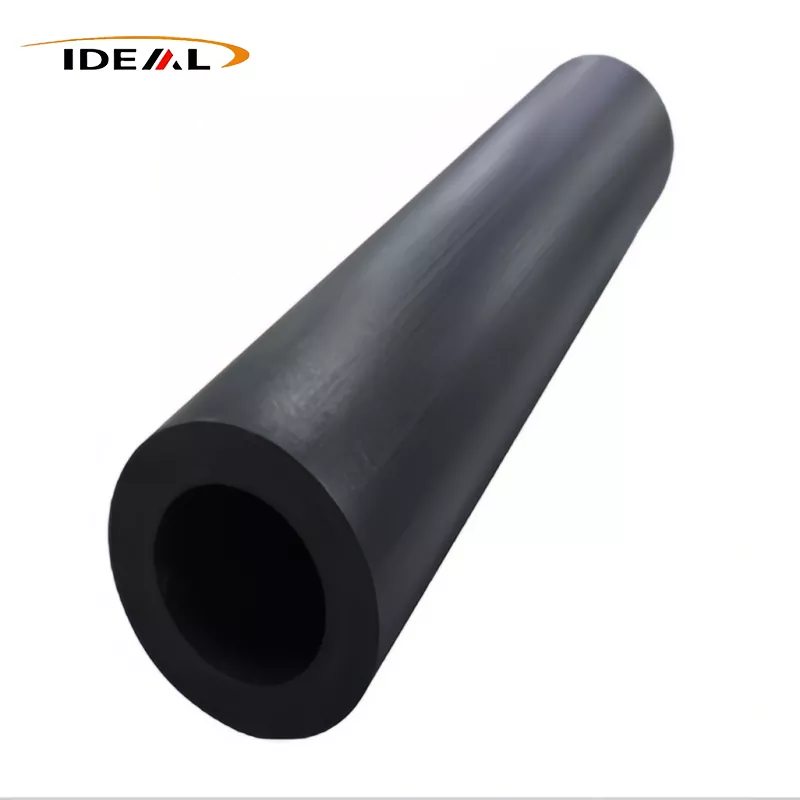

Stránka produktu GuangZhou Ideal uvádí černý materiál, jmenovitý vnitřní průměr Φ20–458 mm, vnější průměr Φ15–404 mm, délky 1 000 mm a 3 000 mm a uvedenou toleranci ± 0,02 mm. Tyto rozsahy by neměly být chápány jako matice volně zaměnitelných rozměrů; platná zkumavka musí mít vnější průměr větší než její ID.
Před zadáním objednávky se zeptejte, jaké kombinace ID/OD jsou k dispozici a jaké vlastnosti pokrývá tolerance. Potvrďte také teplotu měření, metodu kontroly, plán vzorkování, kritéria přímosti a zda se tolerance vztahuje na polotovar nebo obrobený povrch. Thezveřejněné velikosti trubek PEEK a informace o tolerancijsou užitečným výchozím bodem RFQ, nikoli náhradou za přijatý výkres.
Co uhlíkové vlákno mění v PEEK – a co automaticky nezlepšuje
Uhlíková vlákna omezují pohyb v matrici PEEK. Ve vhodné třídě a orientaci to obecně zvyšuje tuhost, snižuje rozměrové změny při zatížení a zlepšuje stabilitu při změnách teploty. Tyto efekty mohou pomoci obrobené objímce udržet geometrii nebo snížit tečení tam, kde by se panenský PEEK příliš pohyboval.
Výztuha také zavádí směrovost. Výrobní cesta a tok materiálu mohou zarovnat vlákna, takže axiální vlastnosti a vlastnosti skrz stěnu se mohou lišit. Uhlíkové vlákno automaticky nezlepšuje každé opotřebení, nezachovává elektrickou izolaci ani nezvyšuje odolnost vůči každé chemii. Může také snížit tažnost a učinit hrany náchylnějšími k vylamování během agresivního obrábění nebo montáže.
Porovnejte původní, uhlíkovými vlákny plněné a jiné modifikované třídy PEEK z hlediska tuhosti, opotřebení, elektrického chování, chemické expozice a obrobitelnosti
| Rozhodovací faktor | Panna PEEK | PEEK plněný uhlíkovými vlákny | Další modifikované třídy PEEK |
|---|---|---|---|
| Tuhost a rozměrová stálost | Užitečné tam, kde je prioritou houževnatost a nevyplněné chování materiálu | Obvykle se upřednostňuje, když design řídí průhyb, dotvarování nebo tepelný pohyb | Třídy plněné sklem nebo jiné vyztužené třídy mohou nabízet jinou rovnováhu mezi tuhostí a elektrickým chováním |
| Nosit | Výkon silně závisí na zatížení, rychlosti, teplotě a protiplochu | Může zlepšit některé podmínky opotřebení, ale odhalená vlákna mohou ovlivnit spojovací povrch | Druhy ložisek mohou být vhodnější tam, kde jsou primárními požadavky tření a opotřebení |
| Elektrické chování | Obvykle se volí tam, kde je vyžadována izolace | Může mít nižší měrný odpor, ale samotné procento uhlíku nedefinuje elektrickou třídu | Formulace mohou být přizpůsobeny pro izolaci, statickou kontrolu nebo vodivost; ověřit skutečná data |
| Obrábění | Obecně méně abrazivní pro nástroje | Uhlíkové vlákno zvyšuje opotřebení nástroje a může přispívat k vylamování ostří | Odezva nástroje závisí na balení plniva |
Pro obrábění PEEK trubky plněné uhlíkovými vlákny používejte ostré, vhodné nástroje a kontrolované upínání obrobku. Spíše sledujte povrchovou úpravu otvoru, tvorbu tepla a praskání vláken, než abyste se spoléhali pouze na údaje o vnějším průměru. Je-li chemická expozice kritická, posuďte kompletní jakost proti skutečné kapalině, koncentraci, teplotě, tlaku a době expozice.
Štítek „30% PEEK trubice z uhlíkových vláken“ není úplnou specifikací materiálu
Procento vám říká naplnění výplně, ale nestačí ke schválení materiálu. Stále potřebujete typ pryskyřice a směsi, výrobní postup, formu vlákna, kontroly kvality a údaje o vlastnostech dodávaného materiálu. Upřesněte, zda uvedené procento je definováno hmotnostně nebo jiným základem.
Zeptejte se také, zda trubka bude pocházet z jedné výrobní šarže a zda dodavatel může poskytnout záznamy o kontrole související s šarží. Prototyp, který obrábí čistě, neprokazuje, že pozdější materiál se bude chovat identicky, pokud se změní směs, proces nebo orientace vlákna. Schvalte přesnou třídu a skladovou formu, nikoli obecný popis „30% CF PEEK“.
Údaje dodavatele musí odpovídat skutečné jakosti, zkušební metodě, orientaci vláken a provozním podmínkám
Hodnoty datového listu jsou užitečné pouze v případě, že představují materiál, který obdržíte. Zkontrolujte orientaci vzorku, kondicionování, zkušební teplotu a zkušební metodu. Vstřikovaná kuponová data nemusí předpovídat chování tlustostěnné trubky obrobené napříč jiným směrem vláken.
U vysokoteplotních aplikací porovnejte vlastnosti spíše při provozní teplotě než při použití hodnot pokojové teploty. U chemického provozu počítejte se současným namáháním a teplem. Pokud záleží na těsných rozměrech, vyžádejte si měření na dodané geometrii a před kontrolou se dohodněte, jak budou díly kondicionovány.
Před ošetřením PEEK plněného uhlíkovými vlákny jako vodivého nebo rozptylujícího statickou elektřinu ověřte objem a povrchový odpor
Uhlíkové vlákno může snížit elektrický odpor PEEK, ale vodivost nevyplývá přímo z procenta plniva. Rozložení vláken, kontakt mezi vlákny, orientace, tloušťka stěny a zpracování, to vše ovlivňuje výsledek. Materiál popsaný jako vyztužený uhlíkem může stále nedosahovat požadovaného rozsahu odporu.
Na výkres nebo specifikaci materiálu uveďte požadovaný objemový nebo povrchový odpor spolu s testovací metodou a požadavky na úpravu. Pokud je ztráta náboje kritická z hlediska bezpečnosti, vyzkoušejte reprezentativní zásobu zkumavek nebo hotové součásti. Nenahrazujte certifikát o obsahu uhlíku pro elektrická měření.
Kontrolní seznam RFQ: Potvrďte obsah uhlíkových vláken, geometrii, tolerance, povrchovou úpravu, záznamy o kontrole, dokumenty o shodě, množství, dodací lhůtu a dodávku
- Materiál:přesný stupeň PEEK, procento uhlíkových vláken a jak je toto procento definováno.
- Geometrie:OD, ID, stav stěny, délka, stav konce a přídavek na obrábění.
- Ovládání:rozměrové tolerance, soustřednost, přímost, kruhovitost a požadavky na povrchovou úpravu.
- Výkon:provozní teplota, zatížení, chemikálie, rozhraní opotřebení a požadované elektrické chování.
- Důkaz:použitelné zkušební údaje, sledovatelnost šarže, inspekční zprávu a požadované dokumenty o shodě.
- Obchodní podmínky:prototypové a výrobní množství, dodací lhůta, balení, podmínky Incoterms a dodávka na místo určení v USA.
- Přijetí:schválená revize výkresu, metoda kontroly a postup pro nakládání s neshodnými zásobami.
